КАДАММ (KADAMM) · Серия ТЛ51xx
Промышленный аналоговый аппарат общего пользования с 16-кнопочной клавиатурой из цинкового сплава: 12 цифровых клавиш и 4 кнопки быстрого набора номеров, записанных в память. Корпус прочный, из холоднокатаной стали с порошковым покрытием; трубка антивандальная, с бронешнуром и внутренним стальным ремешком. Классы IP54 и IK09, питание — от телефонной линии.
Аналоговый · DTMF
12 цифр + 4 быстрого набора
Оранжевый корпус
IP54 · IK09 (10 Дж)
Общего пользования
16 кн.
12 + 4 быстрых
DTMF
Тоновый набор
IP54
Степень защиты
IK09
Ударопрочность 10 Дж
3 кг
Вес
48 В
От линии
О модели

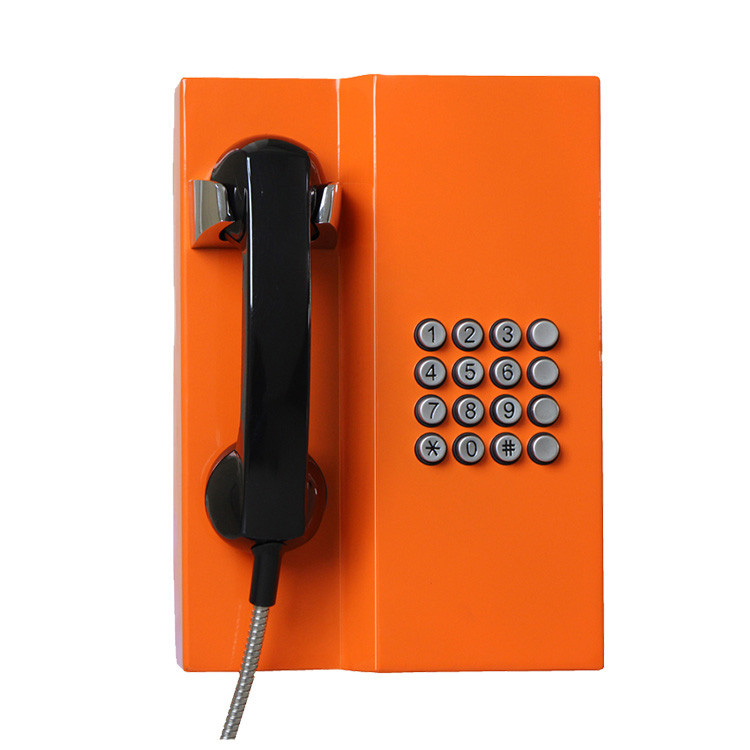

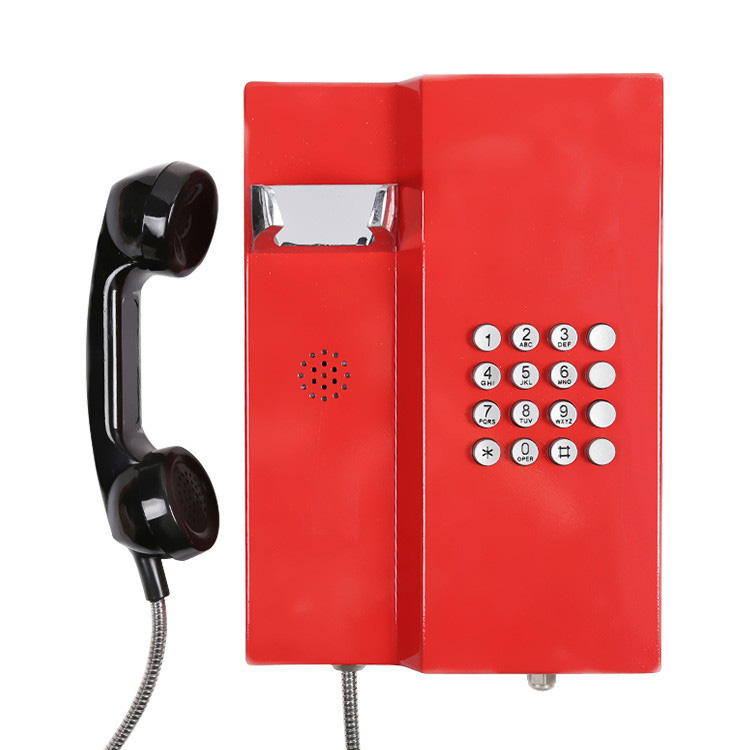

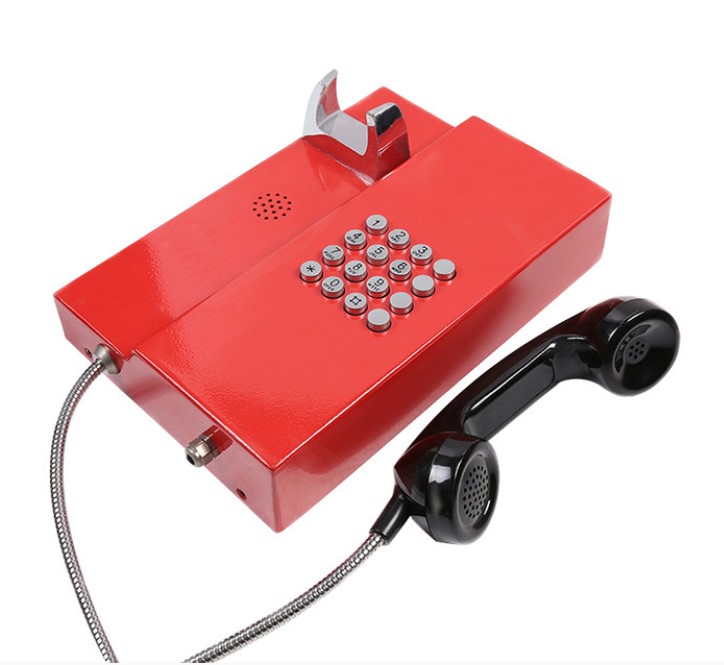

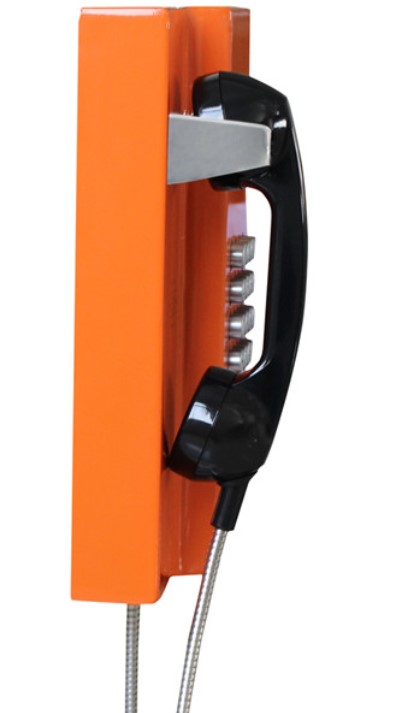

КАДАММ ТЛ5101 — аналоговый телефон общего пользования в антивандальном исполнении. Клавиатура на 16 кнопок отлита из цинкового сплава: 12 стандартных цифровых клавиш (0–9, *, #) и дополнительно 4 кнопки быстрого набора номеров, заранее занесённых в память телефона. Корпус прочный — холоднокатаная сталь с порошковым покрытием; трубка антивандальная, со шнуром в бронеоплётке и внутренним стальным ремешком. Питание идёт от телефонной линии, набор тоновый DTMF.
Это аппарат общего пользования — для повседневной связи на производственных и общественных объектах, где требуется и полноценный набор любых номеров, и быстрый вызов часто используемых абонентов. Версий две: ТЛ5101 (аналог) и ТЛ5101-IP (SIP); IP-версия программируется через веб-интерфейс.
Ключевые преимущества
16 кнопок: 12 цифровых + 4 быстрого набора
Цифровой набор любых номеров в полном объёме дополнен 4 клавишами прямого вызова заранее записанных абонентов: диспетчер, охрана, мастер, дежурный. Цинковый сплав делает клавиатуру антивандальной и водонепроницаемой.
Бронешнур с внутренним стальным ремешком
Шнур трубки защищён дважды: снаружи плетёная стальная оплётка, внутри стальной ремешок. Перерезать его практически нереально — усиленное антивандальное исполнение под общественные места.
Корпус из холоднокатаной стали, IK09
Корпус прочный, с порошковым покрытием, ударопрочность IK09 (10 Дж). Оранжевый цвет хорошо заметен; по желанию заказчика возможен другой цвет.
Защита IP54
Пыль и брызги воды с любых направлений аппарату не вредят. Годится для установки внутри общественных помещений и под навесом.
Питание от телефонной линии
Отдельный блок питания не понадобится: питание берётся со стандартной телефонной пары. Подключают через винтовую клемму RJ11, входящую в комплект.
Магнитогерконовый держатель трубки
Снятие трубки определяет бесконтактный датчик. Износ и окисление контактов исключены, срок службы — миллионы циклов.
Что означают стандарты защиты
IP54
Пыль внутрь не проходит, брызги воды с любых сторон безопасны. Применяется в помещениях общественного назначения, а также под навесом.
IK09 (10 Дж)
Удар стальной болванки массой 5 кг с высоты 200 мм корпус переносит. Антивандальное исполнение рассчитано на интенсивную общественную эксплуатацию.
DTMF
Набор номера тональный — стандарт для всех современных АТС. Работает с голосовыми меню (IVR), переадресацией и конференц-связью.
Быстрый набор
4 клавиши прямого вызова номеров, заранее занесённых в память. Удобны для типовых адресатов: диспетчер, охрана, мастер смены.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | аналоговый общего пользования |
| Клавиатура | 16 кнопок (12 цифровых + 4 быстрых) |
| Кнопки быстрого набора | 4 (записанные в память номера) |
| Материал клавиш | цинковый сплав, антивандальная |
| Тип набора | DTMF (тональный) |
| Питание | от телефонной линии |
| Микрофон с шумоподавлением | доступен опционально |
| Держатель трубки | магнитогерконовый датчик |
| Корпус и защита | |
|---|---|
| Материал корпуса | холоднокатаная сталь с порошковым покрытием |
| Цвет (стандарт) | оранжевый |
| Другие цвета | по желанию заказчика |
| Степень защиты | IP54 |
| Ударопрочность | IK09 (10 Дж) |
| Трубка | антивандальная, бронешнур + стальной ремешок |
| Крепление | к вертикальной поверхности (настенное) |
| Подключение | винтовая клемма RJ11 (в комплекте) |
| Габариты | |
|---|---|
| Габариты (В×Ш×Г) | 300 × 210 × 50 мм |
| Установочные размеры | 250 × 150 мм (4 точки ∅7) |
| Вес аппарата | 3 кг |
| Среднее время восстановления | не более 30 минут |
| Установка | настенная, простая |
| Производитель | КАДАММ |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
| ЗИП на складе | есть в наличии |
| Сертификация и поставка | |
|---|---|
| CE | соответствует |
| FCC | соответствует |
| RoHS | соответствует |
| ISO 9001 | соответствует |
| Модификации | ТЛ5101 (аналог), ТЛ5101-IP (IP) |
| Код для заказа | A110092 / IP110140 |
| Парная модель (IP) | ТЛ5101-IP |
| Гарантия | по согласованию |
Сравнение с похожими моделями
ТЛ5101 относится к аппаратам общего пользования с быстрым набором. Далее — отличия от близких моделей линеек 51xx и 40xx.
| Параметр | ТЛ5101 ◀ | ТЛ5101-IP | ТЛ5105 | ТЛ4030 |
|---|---|---|---|---|
| Фото | |  | — |  |
| Связь | Аналоговая | IP (SIP) | Аналоговая | Аналоговая |
| Назначение | Общего пользования | Общего пользования | Экстренная связь | Общего пользования |
| Клавиатура | 12 + 4 быстрых | 12 + 4 быстрых | Нет (автонабор) | 12 цифровых |
| Быстрый набор | 4 кнопки | 4 кнопки | 1 (автонабор) | Нет |
| Корпус | Холоднокатаная сталь | Холоднокатаная сталь | Холоднокатаная сталь | Нержавейка AISI 304 |
| Степень защиты | IP54 | IP54 | IP54 (опц. IP65) | IP54 (опц. IP65) |
| Габариты | 300×210×50 мм | 300×210×50 мм | 240×100×35 мм | 287,5×135×75 мм |
| Вес | 3 кг | 3 кг | 1,9 кг | 3,5 кг |
| Цвет (стандарт) | Оранжевый | Оранжевый | Красный | Натуральная нержавейка |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ5101Требуется полный набор любых номеров + быстрый вызов 4 типовых абонентов
Нужен аппарат общего пользования для повседневной связи, а не только экстренной
Важна усиленная защита шнура (бронерукав + внутренний стальной ремешок)
Заметный оранжевый корпус для общественного места
Если инфраструктура IP — берите парную ТЛ5101-IP
Нужен аппарат общего пользования для повседневной связи, а не только экстренной
Важна усиленная защита шнура (бронерукав + внутренний стальной ремешок)
Заметный оранжевый корпус для общественного места
Если инфраструктура IP — берите парную ТЛ5101-IP
Области применения
Проходные и КПП
Оператор связывается с подразделениями, а охрану или диспетчера вызывает одной кнопкой. Антивандальный корпус выдерживает интенсивную эксплуатацию.
Производственные цеха
Связь между участками + 4 быстрых вызова: мастер, диспетчер, склад, охрана. Питание обеспечивает стандартная АТС.
Общественные здания
Вокзалы, госучреждения, бизнес-центры. Аппарат общего пользования с быстрым вызовом дежурных и справочных служб.
Транспортные терминалы
Логистические центры, грузовые терминалы. Оператор держит связь с зонами и быстро вызывает охрану или руководство.
Образовательные учреждения
Общежития, ВУЗы, школы. Связь между подразделениями и быстрый вызов медпункта, охраны, администрации.
Социальные учреждения
Дома престарелых, пансионаты, больницы. Аппарат общего пользования с быстрым вызовом дежурного персонала.
Монтаж и настройка
- 1Вскройте упаковку и сверьте комплектность. Определите версию: ТЛ5101 (аналог) либо ТЛ5101-IP.
- 2АТС подготовьте заранее: заведите абонентскую линию и подберите номера для 4 кнопок быстрого набора.
- 3Разметьте 4 крепёжных отверстия по установочным размерам 250 × 150 мм. Трубку обычно располагают на высоте 1400–1500 мм от пола.
- 4Зафиксируйте аппарат на вертикальной поверхности при помощи монтажного комплекта.
- 5Проведите телефонный кабель и подключите его к винтовой клемме RJ11.
- 6Пропишите нужные номера в 4 кнопки быстрого набора — процедура описана в руководстве.
- 7Верните трубку на место и убедитесь в срабатывании магнитогерконового датчика.
- 8Выполните проверку: наберите тестовый номер с клавиатуры, после чего опробуйте каждую кнопку быстрого набора.
Опции по запросу
Сроки изготовления опций и их стоимость уточняются у менеджера по запросу.
Версия ТЛ5101-IP (SIP-исполнение)
Конструкция и габариты прежние, телефония — SIP. Питание PoE либо DC 12 В, программирование ведётся через веб-интерфейс.
Цвет корпуса по запросу
В стандарте оранжевый. По желанию заказчика — любой цвет RAL, срок поставки 4–8 недель.
Дополнительный микрофон с шумоподавлением
Активный фильтр для шумных помещений: фоновый шум снижается на 15–20 дБ.
Трубка с PTT-кнопкой
Клавиша «нажми и говори» включает передачу голоса. Полезна в зонах с высоким фоновым шумом.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель с винтовой клеммой RJ11 | ✓ |
| Монтажный комплект | ✓ |
| Паспорт* | ✓ |
| Руководство по эксплуатации* | ✓ |
* Одно руководство прилагается к каждым 10 или менее аппаратам в один адрес. ЗИП имеется на складе КАДАММ.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Что можно записать в 4 кнопки быстрого набора?Подойдут любые номера, к которым часто обращаются на этой точке: диспетчер, охрана, мастер смены, дежурный, справочная служба. Нажатие кнопки запускает автоматический набор записанного номера, вручную ничего вводить не нужно. Порядок программирования изложен в руководстве.
Чем ТЛ5101 отличается от ТЛ5101-IP?Отличие только в сетевой части. ТЛ5101 аналоговый, питание от телефонной линии, подключение по RJ11. ТЛ5101-IP — SIP/IP с программированием через веб-интерфейс. Габариты, корпус, клавиатура и антивандальная конструкция совпадают.
Чем отличается от ТЛ5105?ТЛ5105 ТЛ5105 — компактный аппарат экстренной связи без клавиатуры (240×100×35 мм), при снятии трубки он автоматически набирает единственный записанный номер. ТЛ5101 крупнее (300×210×50 мм) и служит для общего пользования, у него полная 16-кнопочная клавиатура. Сценарии разные: экстренный vs повседневный.
Что за внутренний стальной ремешок в шнуре?Антивандальная защита усилена: внутри стандартного бронированного шнура с плетёной стальной оплёткой проложен дополнительный стальной ремешок. Перерезать или вырвать такой шнур практически нельзя, а для общественных мест с высоким риском вандализма это критично.
Можно ли использовать в SIP-телефонии?Напрямую не выйдет — потребуется ATA-шлюз. При IP-инфраструктуре берите парную модель ТЛ5101-IP.
Подходит ли для уличной установки?Базовый класс IP54 предназначен для помещений или монтажа под навесом. На открытых уличных площадках применяйте всепогодные модели в литом алюминии (серии 1830/1840) либо аппараты с защитой IP65/IP66.
Какие цвета доступны?Штатный цвет оранжевый — он хорошо различим в общественных местах. По желанию заказчика доступен любой цвет из каталога RAL; нестандартные цвета поставляются за 4–8 недель.
Какой код для заказа?Аналоговой версии ТЛ5101 соответствует A110092, IP-версии ТЛ5101-IP — IP110140. Актуальность кодов при оформлении уточняйте у менеджера КАДАММ.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
