КАДАММ (KADAMM) · Серия ТЛ51xx
Промышленный аналоговый аппарат общего пользования. Клавиатура из цинкового сплава на 16 кнопок: 12 цифровых плюс 4 функциональные кнопки быстрого набора. Прочный корпус из холоднокатаной стали с порошковым покрытием, антивандальная трубка с бронешнуром и стальным ремешком внутри. Защита IP54 (опц. IP65), IK09, рабочая температура −40…+70 °C.
Аналоговый · DTMF
12 цифр + 4 функциональные
Жёлто-зелёный корпус
IP54 (опц. IP65) · IK09
−40…+70 °C
16 кн.
12 + 4 быстрых
DTMF
Тоновый набор
IP54
Защита (опц. IP65)
IK09
Ударопрочность 10 Дж
320 мм
Высота корпуса
48 В
От линии
О модели

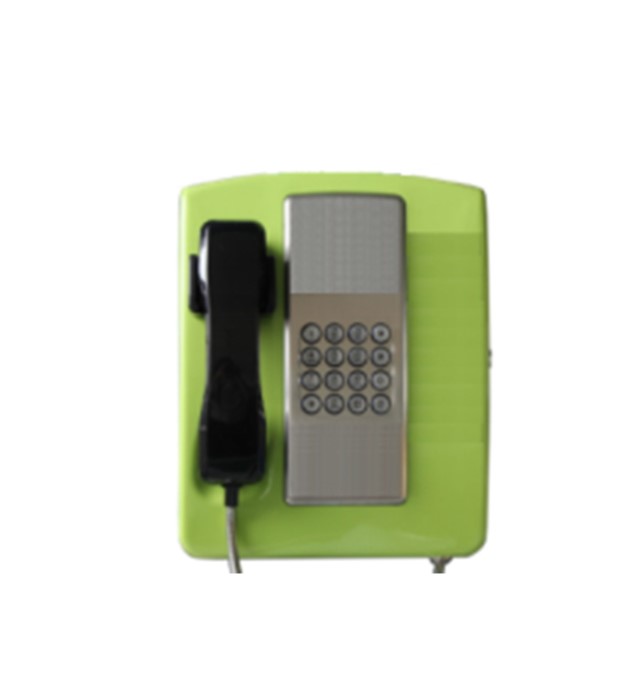

КАДАММ ТЛ5113 — антивандальный аналоговый телефонный аппарат общего пользования, базовое исполнение. Клавиатура из цинкового сплава на 16 кнопок: 12 стандартных цифровых клавиш + 4 функциональные кнопки быстрого набора записанных в память номеров. Корпус прочный, из холоднокатаной стали, с порошковым покрытием жёлто-зелёного цвета; трубка антивандальная, с бронированным шнуром и внутренним стальным ремешком. Набор тоновый, питание идёт от телефонной линии.
Базовая модель линейки 5113. Исполнение с ЖК-индикатором — это ТЛ5113-Д: на экран выводятся набираемый номер, статус соединения и служебная информация. Габариты, материалы и конструкция совпадают, у версии -Д добавлен дисплей. Рабочий температурный диапазон широкий: −40…+70 °C.
Ключевые преимущества

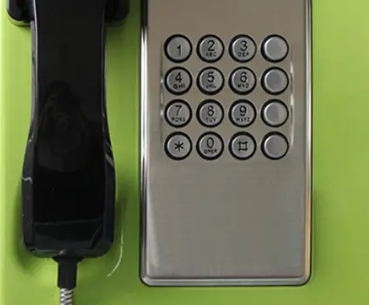

16 кнопок: 12 цифровых + 4 функциональные
Набор любого номера в полном объёме плюс 4 функциональные кнопки быстрого вызова записанных в память абонентов — диспетчера, охраны, мастера, дежурного. Цинковый сплав делает клавиатуру антивандальной и водонепроницаемой.
Бронешнур с внутренним стальным ремешком
Шнур трубки защищён дважды: снаружи плетёная стальная оплётка, внутри стальной ремешок. Перерезать такой шнур практически нереально — исполнение усиленное антивандальное.
Корпус из холоднокатаной стали, IK09
Прочный корпус под порошковым покрытием жёлто-зелёного цвета. Ударопрочность IK09 (10 Дж). Антивандальное исполнение рассчитано на интенсивную общественную эксплуатацию.
IP54 базово, IP65 опционально
Пыль и брызги воды аппарату не страшны (IP54). Опционально — полная пылезащита и защита от струй воды (IP65) под уличную установку с навесом.
Широкий температурный диапазон −40…+70 °C
Рассчитан на работу в суровых климатических условиях — от арктического мороза до жары промышленных цехов.
Питание от телефонной линии
Отдельный блок питания не требуется: аппарат запитан от стандартной телефонной пары. Подключение — через винтовую клемму RJ11 из комплекта.
Что означают стандарты защиты
IP54 / IP65
В базе — защита от пыли и брызг воды (IP54). Опционально — полная защита от пыли и струй воды (IP65).
IK09 (10 Дж)
Корпус держит удар стальной болванкой 5 кг, сброшенной с высоты 200 мм. Исполнение антивандальное.
DTMF
Набор номера тональный — стандарт для всех современных АТС. Работает с IVR, переадресацией, конференц-связью.
Быстрый набор
4 функциональные кнопки для прямого вызова номеров, записанных в память.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | аналоговый общего пользования |
| Модель | базовая (без дисплея) |
| Клавиатура | 16 кнопок (12 цифровых + 4 функциональные) |
| Функциональные кнопки | 4 (быстрый набор записанных номеров) |
| Тип набора | тоновый (DTMF) |
| Материал клавиш | цинковый сплав, антивандальная |
| Питание | от телефонной линии |
| Держатель трубки | магнитогерконовый датчик |
| Корпус и защита | |
|---|---|
| Материал корпуса | холоднокатаная сталь с порошковым покрытием |
| Цвет | жёлто-зелёный |
| Степень защиты | IP54 (опционально IP65) |
| Ударопрочность | IK09 (10 Дж) |
| Рабочая температура | от −40 до +70 °C |
| Трубка | антивандальная, бронешнур + стальной ремешок |
| Крепление | к вертикальной поверхности |
| Подключение | винтовая клемма RJ11 (в комплекте) |
| Габариты | |
|---|---|

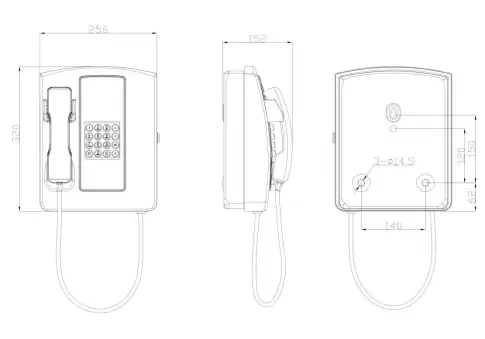

| Габариты (В×Ш×Г) | 320 × 256 × 152 (с трубкой) мм |
| Установочные точки | ∅14,5 мм |
| Среднее время восстановления | не более 30 минут |
| Установка | настенная, простая |
| Микрофон с шумоподавлением | доступен опционально |
| Производитель | КАДАММ |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
| Версия с дисплеем | ТЛ5113-Д |
| Сертификация | |
|---|---|
| CE | соответствует |
| FCC | соответствует |
| RoHS | соответствует |
| ISO 9001 | соответствует |
| Назначение | общего пользования |
| ЗИП | доступен |
| Гарантия | по согласованию |
| Модификации | ТЛ5113 (базовая), ТЛ5113-Д (с дисплеем) |
Сравнение с похожими моделями
ТЛ5113 — базовая модель общего пользования. Ниже показано, чем она отличается от близких моделей серии 51xx.
| Параметр | ТЛ5113 ◀ | ТЛ5113-Д | ТЛ5101 | ТЛ5104 |
|---|---|---|---|---|
| Фото | |  |  |  |
| Назначение | Общего пользования | Общего пользования | Общего пользования | Общего пользования |
| ЖК-дисплей | Нет | Есть | Нет | Нет |
| Клавиатура | 12 + 4 функц. | 12 + 4 функц. | 12 + 4 быстрых | 12 + 4 быстрых |
| Цвет (стандарт) | Жёлто-зелёный | Жёлто-зелёный | Оранжевый | Синий Malibu |
| Степень защиты | IP54 (опц. IP65) | IP54 (опц. IP65) | IP54 | IP54 |
| Температура | −40…+70 °C | −40…+70 °C | — | — |
| Габариты | 320×256×152 мм | 320×256×152 мм | 300×210×50 мм | 320×230×130 мм |
| Связь | Аналоговая | Аналоговая | Аналоговая | Аналоговая |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ5113Требуется аппарат общего пользования с 4 функциональными кнопками быстрого набора
Дисплей не нужен (если номер надо отображать — берите ТЛ5113-Д)
Работа в широком температурном диапазоне (−40…+70 °C)
Шнур защищён усиленно — бронерукав и внутренний стальной ремешок
Дисплей не нужен (если номер надо отображать — берите ТЛ5113-Д)
Работа в широком температурном диапазоне (−40…+70 °C)
Шнур защищён усиленно — бронерукав и внутренний стальной ремешок
Области применения
Проходные и КПП
Связь оператора с подразделениями плюс быстрый вызов диспетчера или охраны. Корпус антивандальный, темп. диапазон широкий.
Производственные цеха
Связь между участками плюс 4 быстрых вызова: мастер, диспетчер, склад, охрана. Работает и в жаре, и в холоде.
Транспортные терминалы
Грузовые терминалы, логистические центры. Связь оператора с зонами плюс быстрый вызов руководства.
Объекты в суровом климате
Неотапливаемые помещения, северные предприятия. Рабочий диапазон −40…+70 °C.
Образовательные учреждения
ВУЗы, школы. Связь между корпусами плюс быстрый вызов охраны, администрации, медпункта.
Социальные учреждения
Пансионаты, больницы. Аппарат общего пользования с быстрым вызовом дежурного персонала.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность. Определите версию: базовая ТЛ5113 либо ТЛ5113-Д с дисплеем.
- 2Подготовьте АТС заранее: заведите абонентскую линию. Наметьте номера для 4 функциональных кнопок.
- 3Разметьте крепёжные отверстия (∅14,5 мм). Трубку обычно располагают на высоте 1400–1500 мм от пола.
- 4Смонтируйте аппарат на вертикальной поверхности с помощью монтажного комплекта.
- 5Подведите телефонный кабель и подключите его к винтовой клемме RJ11.
- 6Пропишите в 4 функциональные кнопки нужные номера быстрого набора.
- 7Положите трубку на место. Убедитесь, что магнитогерконовый датчик срабатывает.
- 8Выполните проверку: наберите тестовый номер с клавиатуры и отработайте каждую функциональную кнопку.
Опции по запросу
Цены и сроки изготовления опций уточняйте у менеджера.

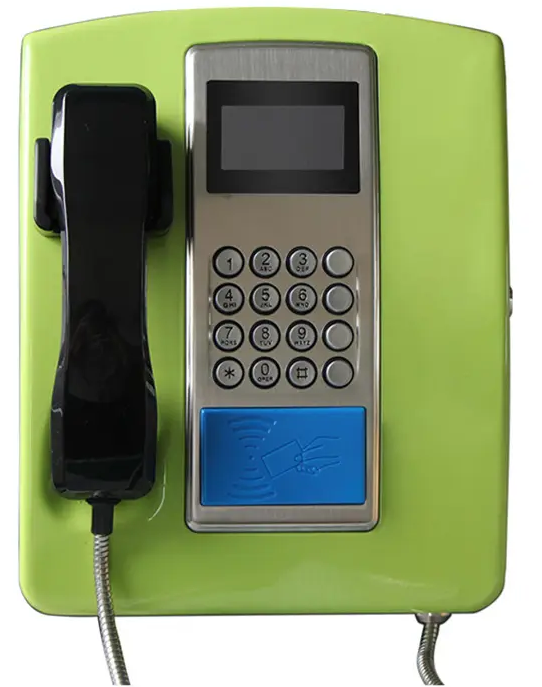

Версия ТЛ5113-Д (с ЖК-индикатором)
Конструкция та же, но добавлен ЖК-дисплей: на него выводятся набираемый номер и служебная информация.
Исполнение IP65
Полная защита от пыли и струй воды под уличную установку с навесом.
Дополнительный микрофон с шумоподавлением
Активный фильтр для шумных помещений. Фоновый шум снижается на 15–20 дБ.
Трубка с PTT-кнопкой
Кнопка активации передачи голоса «нажми и говори».
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель с винтовой клеммой RJ11 | ✓ |
| Монтажный комплект | ✓ |
| Паспорт* | ✓ |
* Руководство даётся на 10 или менее аппаратов, отгружаемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Чем ТЛ5113 отличается от ТЛ5113-Д?ТЛ5113-Д — исполнение с ЖК-индикатором: показывает набираемый номер, статус соединения и служебную информацию. ТЛ5113 — базовая модель, дисплея не имеет. Материалы, клавиатура, габариты и конструкция при этом идентичны.
Что записывают в 4 функциональные кнопки?Под частые направления: диспетчер, охрана, мастер смены, дежурный. По нажатию кнопки записанный номер набирается автоматически, вручную набирать ничего не нужно. Порядок программирования описан в руководстве.
Можно ли использовать в сильный мороз?Да. Рабочий температурный диапазон −40…+70 °C рассчитан на суровый климат — от арктического мороза до жары промышленных цехов.
Подходит ли для уличной установки?Базовый IP54 рассчитан на установку внутри помещений либо под навесом. Под открытые уличные площадки заказывайте версию IP65 либо версию ТЛ5113-Д (защищённый наружный с дисплеем).
Что за внутренний стальной ремешок в шнуре?Защита усиленная антивандальная: внутри бронированного шнура с плетёной стальной оплёткой проложен дополнительный стальной ремешок. Перерезать шнур практически нереально, а для общественных мест это критично.
Есть ли IP-версия?В представленной конфигурации ТЛ5113 выпускается аналоговым. Если нужна IP-телефония общего пользования, рассмотрите ТЛ5101-IP.
Какой цвет корпуса?Базовый цвет — жёлто-зелёный, он хорошо заметен в производственных и общественных местах. По другим цветам уточняйте у менеджера КАДАММ.
Что входит в комплект?В поставку входят аппарат, кабель с винтовой клеммой RJ11, монтажный комплект и паспорт. Руководство по эксплуатации предоставляется на каждые 10 или менее аппаратов в один адрес.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
