КАДАММ (KADAMM) · Серия ТЛ6301-IP

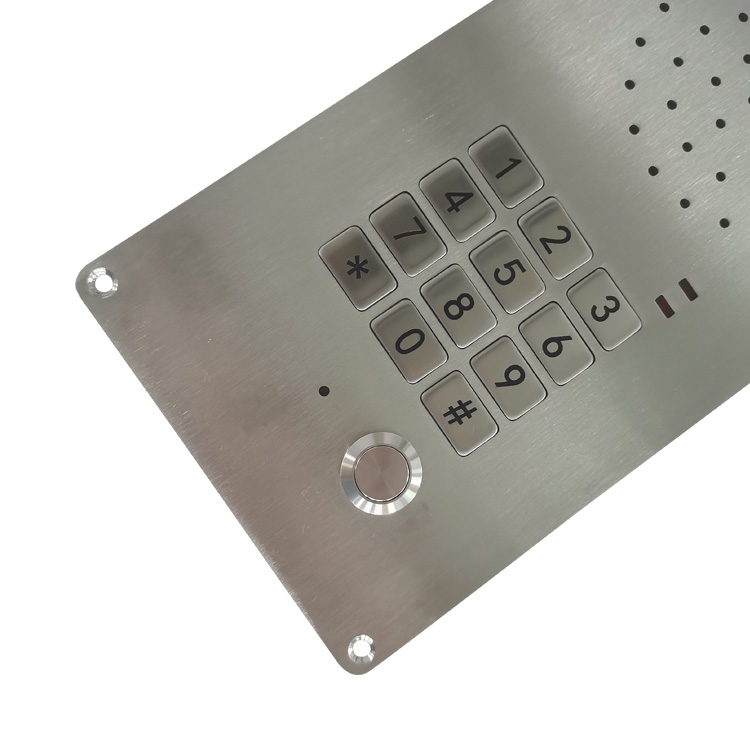

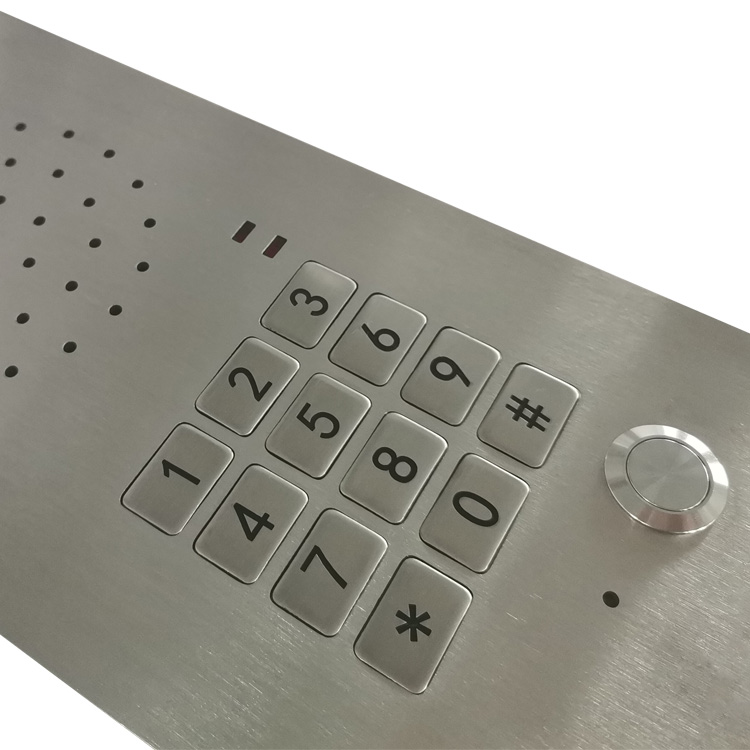

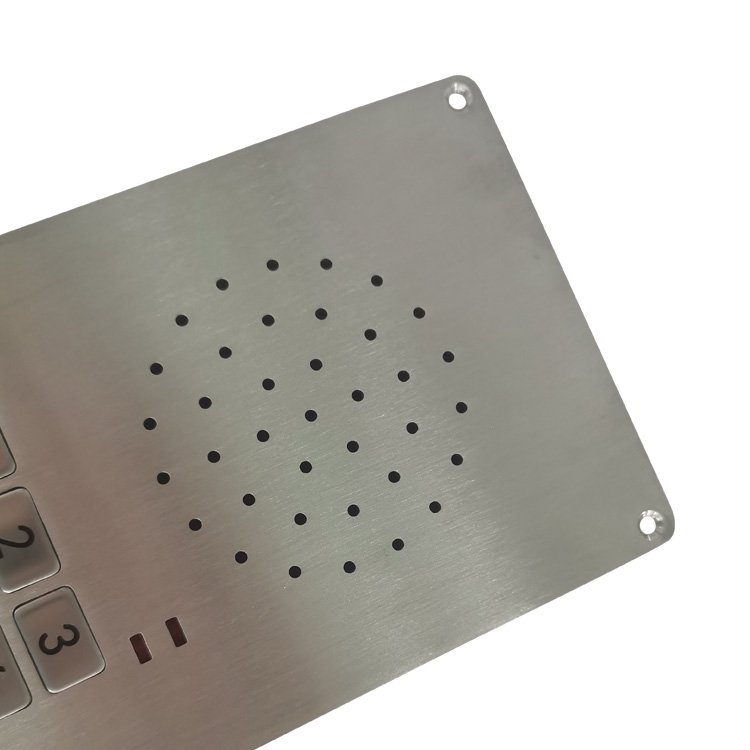

Врезной (встраиваемый) IP-телефон (SIP 2.0), корпус из нержавеющей стали AISI 304. Полная клавиатура на 12 клавиш для произвольного набора и отдельная кнопка автонабора запрограммированного номера: одним аппаратом закрываются и ежедневная рабочая связь, и экстренный вызов. Питание PoE либо DC 5В. Hands-free. Класс IK9, защита IP54.
IP-телефон · SIP 2.0
Врезной (встраиваемый)
Полная клавиатура
Hands-free
IP54 · IK9
PoE или DC 5В
SIP 2.0
Протокол связи
AISI 304
Нерж. сталь
Врезной
Встраиваемый
12 + 1
клавиатура
IP54 / IK9
Защита
1,8 кг
Вес
О модели
ТЛ6301-IP — исполнение врезного телефонного аппарата ТЛ6301 для IP-сетей, с поддержкой протокола SIP 2.0 (RFC3261). Монтируется заподлицо со стеной в стандартную нишу 171×88 мм. Корпус нержавеющий, AISI 304, стойкий к щелочам, кислотам и большинству медицинских дезинфектантов. Два сценария объединены в одном устройстве: полная клавиатура на 12 клавиш для ежедневного набора любых номеров (связь между отделениями, постами, кабинетами) плюс отдельная кнопка автонабора для экстренного вызова запрограммированного номера (1–11 цифр). Режим hands-free обеспечивают встроенные динамик и микрофон с защитой от проколов. Подключение к сети — Ethernet RJ-45, питание — PoE либо через адаптер DC 5В.
Два сценария на одном устройстве. Днём медсестра набирает пост с клавиатуры, как с обычного офисного аппарата. При экстренной ситуации любой — включая пациента — нажимает одну кнопку и автоматически попадает на дежурного. Ставить на одну стену два разных аппарата не придётся.
Ключевые преимущества
Врезной (встраиваемый) монтаж
Монтаж заподлицо со стеной. Ни щелей, ни выступов — гладкая поверхность, удобная при дезинфекции.
Корпус из нержавейки AISI 304
Хлорсодержащие и спиртовые дезинфектанты, щёлочи и кислоты корпусу не вредят. Поверхность гигиеничная.
Полная клавиатура для повседневной связи
Антивандальные кнопки из нержавейки, 12 штук (0-9, *, #) — произвольный набор внешних и внутренних номеров.
Кнопка автонабора для SOS
Кнопка прямого вызова отдельно — автонабор запрограммированного номера (1–11 цифр). Одно нажатие даёт экстренную связь.
IP-связь через SIP 2.0
Работает с любой VoIP-АТС и с облачными сервисами (Mango Office, UIS, Яндекс.Телефония, МТТ и др.).
Гибкость питания (PoE или DC 5В)
От PoE-инжектора по сетевому кабелю либо от адаптера DC 5В. Подстраивается под имеющуюся инфраструктуру.
Удалённая настройка через веб-интерфейс
Номер автонабора и параметры SIP-аккаунта правятся из браузера — выезд на объект не нужен.
Защитные винты от демонтажа
Головки 4 винтов имеют специальный профиль — демонтировать аппарат можно лишь спецключом.
Что означают стандарты защиты
AISI 304
Медицинская/пищевая нержавеющая сталь (18% Cr, 8% Ni). Легко стерилизуется, устойчива к большинству дезинфектантов.
IP54
Защита от брызг воды с любой стороны и от пыли. Для медицинских зон и чистых помещений.
IK9
Удар 10 Дж — груз 2 кг с высоты 50 см. Класс антивандальности высокий.
SIP 2.0
Открытый стандарт IP-телефонии (RFC3261) — совместим с облачными сервисами и любой VoIP-АТС.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | IP (SIP 2.0) |
| Протокол | SIP 2.0 (RFC3261), RFC |
| Питание | PoE или местное DC 5В |
| Ток в режиме ожидания | ≤ 1 мА |
| Клавиатура | 12 кнопок (нержавейка) + кнопка вызова |
| Автонабор | 1 номер, 1–11 цифр |
| Полоса частот | 250 – 3000 Гц |
| Громкость звонка | > 80 дБ (А) |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Монтаж | Врезной (встраиваемый) |
| Степень защиты | IP54 / IK9 |
| Габариты (В×Ш×Г) | 193 × 103 × 35 мм |
| Посадочные размеры | 171 × 88 мм |
| Вес | 1,8 кг |
| Крепление | 4 винта с защитой от демонтажа |
| Сетевые интерфейсы | |
|---|---|
| WAN | 10/100BASE-TX, RJ-45, Auto-MDIX |
| LAN | 10/100BASE-TX, RJ-45, Auto-MDIX |
| Получение IP | DHCP или статический адрес |
| Поддержка протоколов | RTP и др. |
| Условия эксплуатации | |
|---|---|
| Температура | −40 до +70°C |
| Атмосферное давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% |
| Антивандализм | IK9 |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
G.711
G.722
G.723
G.726
G.729
RTP
IPv4
LAN 10/100
WAN 10/100
Auto-MDIX
DHCP
Сравнение с похожими моделями
ТЛ6301-IP и ТЛ6301 — родственные модели в одинаковом нержавеющем врезном корпусе, отличаются интерфейсами связи. Под объекты с агрессивной производственной средой (не чистые помещения) есть ТЛ3824 — настенный с трубкой, тоже в AISI 304.
| Параметр | ТЛ6301-IP ◀ | ТЛ6301 | ТЛ3824 |
|---|---|---|---|
| Фото | |  |  |
| Тип связи | IP (SIP 2.0) | Аналоговый | IP (SIP 2.0) |
| Монтаж | Врезной | Врезной | Настенный (снаружи) |
| Материал корпуса | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 |
| Клавиатура | 12 + кнопка автонабора | 12 + кнопка автонабора | 12 + клавиша громкости |
| Трубка | Нет (hands-free) | Нет (hands-free) | Есть |
| Подключение | Ethernet RJ-45 | RJ11 (линия АТС) | Ethernet RJ-45 |
| Питание | PoE или DC 5В | От линии АТС | PoE или DC 12В |
| Защита корпуса | IP54 / IK9 | IP54 / IK9 | IP54 (IP65 опц.) |
| Габариты | 193×103×35 мм | 237×133×43,5 мм | 287,5×136,5×134,2 мм |
| Вес | 1,8 кг | 2,9 кг | 3,5 кг |
| Удалённая настройка | Через веб-интерфейс | Через АТС | Через веб-интерфейс |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ6301-IPНа объекте есть IP-инфраструктура: Ethernet-сеть, PoE, SIP-сервер или облачная АТС.
Важна удалённая настройка — номер автонабора и параметры SIP меняются без выезда на объект.
Нужен компактный корпус — врезная ниша 171×88 мм, тогда как у аналоговой версии 217×117 мм.
Сценарий «2 в 1»: в одном устройстве и полная клавиатура для повседневной связи, и кнопка экстренного вызова.
Когда IP-инфраструктуры нет, а аналоговая АТС есть — выбирайте ТЛ6301 (тот же функционал, подключение RJ11).
Важна удалённая настройка — номер автонабора и параметры SIP меняются без выезда на объект.
Нужен компактный корпус — врезная ниша 171×88 мм, тогда как у аналоговой версии 217×117 мм.
Сценарий «2 в 1»: в одном устройстве и полная клавиатура для повседневной связи, и кнопка экстренного вызова.
Когда IP-инфраструктуры нет, а аналоговая АТС есть — выбирайте ТЛ6301 (тот же функционал, подключение RJ11).
Области применения
Операционные и стерильные зоны
Врезной монтаж требуется санитарными нормами обязательно. Полная клавиатура — для связи между стерильными зонами.
Лаборатории и чистые помещения
Фармацевтические, химические, биологические лаборатории с IP-инфраструктурой. SOS плюс повседневная связь.
Современные больницы
Отделения, где развёрнута IP-телефония. В каждом кабинете или палате — полноценный рабочий телефон.
Диспансеры и клиники с VoIP
Корпоративная либо облачная VoIP-АТС. Аппарат регистрируется как рядовой SIP-клиент.
Исследовательские центры
Кампусы с единой сетью. Корпуса и лаборатории связываются по SIP.
Современные промышленные объекты
Предприятия с корпоративной VoIP-системой, где в отдельных зонах нужен врезной монтаж.
Монтаж и настройка
- 1Заложите в стене нишу под посадочные размеры 171×88 мм, глубиной не менее 35 мм. Выполняйте при штроблении или на этапе строительства.
- 2Введите в нишу патч-корд Ethernet RJ-45. С PoE хватает одного кабеля. При питании DC 5В дополнительно введите кабель от адаптера питания.
- 3Патч-корд подключите к разъёму WAN на задней стенке аппарата. Если задействован режим моста — от LAN-порта проведите второй кабель к следующему устройству.
- 4Утопите аппарат в нишу заподлицо с поверхностью стены. Зафиксируйте 4 защитными винтами из комплекта (понадобится специальный ключ).
- 5В браузере откройте веб-интерфейс (адрес статический либо полученный по DHCP). Задайте SIP-аккаунт (пароль, логин, адрес сервера) и номер автонабора для кнопки прямого вызова. Протестируйте: (1) обычный набор с клавиатуры; (2) отработку кнопки автонабора; (3) качество громкой связи с обеих сторон.
Опции по запросу
Сроки изготовления опций и их стоимость — уточняются у менеджера по запросу.
Питание DC 5В
Питание от адаптера 5В взамен PoE (опция при заказе). Пригодится, когда PoE-коммутатора в сети нет.
Преднастройка SIP и автонабора
Аппарат поставляется с уже прописанными по ТЗ заказчика SIP-аккаунтом, номером автонабора и параметрами маршрутизации.
Специальный инструмент для защитных винтов
Ключ под антивандальные защитные винты — опция, если стандартный не вписывается в систему безопасности объекта.
Индивидуальная лицевая панель
Логотип, надписи или пиктограммы (к примеру, «Вызов поста», «Тревога») — наносятся по согласованию.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный ТЛ6301-IP | ✓ | ✓ |
| Кабель в сборе с разъёмом RJ-45 | ✓ | ✓ |
| Винты крепления (4 шт., с защитой от демонтажа) | ✓ | ✓ |
| Руководство по эксплуатации | ✓ | ✓ |
| PoE-инжектор 48В 0,5А (опционально) | опция | — |
| Адаптер DC 5В | — | ✓ |
* Выдаются из расчёта на каждые 10 или менее аппаратов, отгружаемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Зачем нужна и клавиатура, и кнопка автонабора?Чтобы закрыть двумя сценариями в одном устройстве. Клавиатура — для повседневных задач: медсестра набирает пост, лаборант звонит в соседний кабинет, инженер выходит на диспетчера. Кнопка автонабора — для экстренных ситуаций: пациент в палате номера не знает, но нажимает одну кнопку и сразу попадает на дежурного. Без кнопки автонабора экстренный звонок требует, чтобы человек помнил номер и мог его набрать, а это возможно не всегда (пожилой возраст, паника, травма).
Почему для чистых помещений врезной монтаж предпочтительнее настенного?У настенного аппарата появляются щели между стеной и корпусом, выступы над поверхностью и участки, недоступные тряпке или дезраствору при санитарной обработке. Для чистых помещений (производство стерильной продукции, лаборатории, больницы) это нарушение норм: в таких щелях скапливаются микроорганизмы и пыль. ТЛ6301-IP врезной, утоплен в стену заподлицо, лицевая поверхность у него — плоская нержавейка. Протирается одним движением, дезинфицируется хлорсодержащими или спиртосодержащими растворами без ограничений.
Чем отличается от аналоговой ТЛ6301?Клавиатура (12 клавиш и кнопка автонабора), защита (IP54/IK9) и корпус (врезной, AISI 304) — одинаковые. Различие в интерфейсе связи. Через Ethernet (RJ-45) работает ТЛ6301-IP, регистрируясь в облачной АТС или на SIP-сервере и настраиваясь через веб-интерфейс. ТЛ6301 идёт к аналоговой АТС по RJ11 и питается от линии. Кроме того, IP-версия компактнее (193×103×35 мм против 237×133×43,5 мм) и легче (1,8 кг против 2,9 кг) — аналогового трансформатора внутри нет. Выбор определяется тем, что имеется на объекте.
Какие дезинфектанты выдерживает корпус AISI 304?Подходит большинство стандартных медицинских дезинфектантов: спиртосодержащие (этиловый, изопропиловый спирт), хлорсодержащие (гипохлориты натрия умеренной концентрации), четвертично-аммониевые соединения, надуксусная кислота, перекись водорода. AISI 304 подобрана как раз под устойчивость к таким средам. Если концентрации агрессивных кислот высоки, стоит проконсультироваться с производителем.
Можно ли принимать входящие вызовы?Да. ТЛ6301-IP — это полноценный IP-телефон. Входящий вызов пользователь принимает нажатием кнопки либо по настройке АТС/SIP-сервера — автоответом через заданное количество секунд. Дальше разговор идёт hands-free, через встроенные динамик и микрофон. Значит, аппарат годится и для исходящей связи (пациент вызывает пост), и для входящей (медсестра звонит в палату).
Совместим с облачными АТС?Да. Поддержка SIP 2.0 (RFC3261) делает ТЛ6301-IP совместимым с любыми SIP-серверами, в том числе с облачными АТС (МТТ, Яндекс.Телефония, UIS, Mango Office и др.). На объекте потребуется устойчивое интернет-соединение. В кампусах и крупных медицинских учреждениях обычно разворачивают корпоративный SIP-сервер внутри защищённой сети.
Что будет, если пропадёт электричество в здании?Аналоговая ТЛ6301 при отключении электричества продолжает работать от линии АТС, а IP-версия зависит от питания адаптера DC 5В или PoE-коммутатора. Пока питание не восстановится, аппарат не работает. Для критических точек связи в медицинских учреждениях коммутатор PoE обычно ставят на ИБП — для IP-телефонии это стандартная практика.
Гарантии и сервис
Гарантия
1 год от производителя
При условии нормальной эксплуатации и отсутствия повреждений по вине пользователя.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
