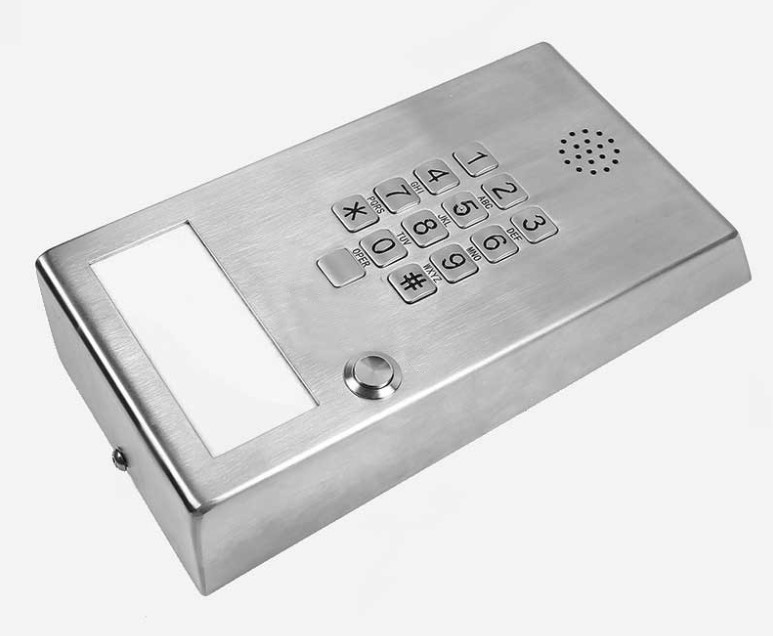

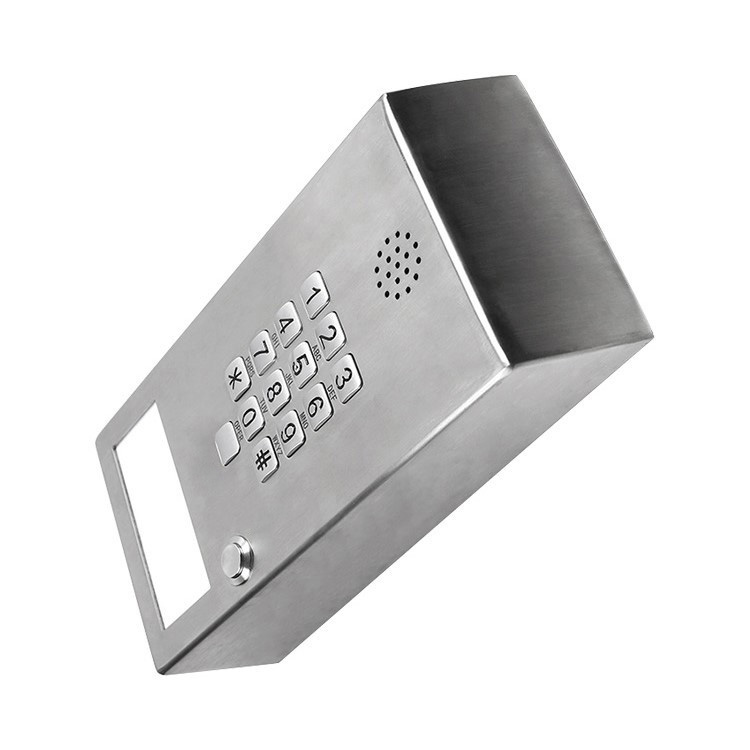

КАДАММ (KADAMM) · Серия ТЛ6303 / 6303-IP
Антивандальный телефонный аппарат hands-free (без трубки) с полным 12-клавишным набором для зон общего доступа и участков с ограниченным входом. Настенное крепление, корпус из нержавеющей стали AISI 304. Предусмотрена отдельная кнопка OPER для связи с оператором и информационное окно на лицевой панели — под стикер с номером лифта, этажа, домофона либо с инструкцией. Класс защиты IP54, антивандальность IK9. Две модификации: аналоговая ТЛ6303 и ТЛ6303-IP с поддержкой SIP 2.0.
Две модификации (аналог + IP)
Без трубки (hands-free)
Полная клавиатура + OPER
Информационное окно
AISI 304 · IP54 · IK9
AISI 304
Нерж. сталь
IP54
Защита
IK9
10 Дж
12 + OPER
клавиш
1,8 кг
Нетто
−40..+70
°C
О модели
ТЛ6303 — профильный накладной телефонный аппарат, рассчитанный на организацию точек связи в лифтах, домофонных системах и чистых помещениях. В отличие от стандартных интеркомов, ТЛ6303 имеет полную 12-клавишную клавиатуру для произвольного набора номеров плюс отдельную кнопку OPER для быстрого вызова оператора. На лицевой панели — информационное окно, в которое вставляется стикер с номером лифта, этажа, домофона либо с инструкцией для пользователя. Нержавеющая сталь AISI 304 в корпусе позволяет ставить аппарат в медицинских учреждениях, лабораториях и на фармацевтическом производстве, где санитарная обработка проводится часто. Клавиатура вандалостойкая (цинковый сплав в аналоговой версии, нержавейка в IP-версии), класс антивандальности IK9, рабочие температуры −40…+70°C. Габариты 133×237×43,5 мм при весе нетто 1,8 кг. В режиме ожидания ток потребления ≤1 мА. Выпускается в двух модификациях: аналоговая для подключения к линии АТС через RJ11 (опционально — оранжевый корпус), и IP-версия с поддержкой SIP 2.0, питания PoE и всего актуального набора кодеков (G.729, G.723, G.711, G.722, G.726).
ТЛ6303 закрывает узкую задачу: точка связи с оператором в лифте, у домофона или в чистом помещении, где от пользователя требуется и набрать произвольный номер (скажем, квартиру в подъезде или пост медсестры), и мгновенно поднять оператора отдельной кнопкой. Благодаря нержавеющему корпусу AISI 304 модель хорошо ложится в среды с дезинфекцией — больницы, операционные, фармпроизводство.
Варианты исполнения
Арт. ТЛ6303
Аналоговая модификация
Тип связиАналоговый
ПитаниеОт линии АТС или DC 5В
ПодключениеRJ11
КлавиатураЦинковый сплав
Цвет (базовый)Нержавейка
Опц. цветОранжевый
Для аналоговой АТС
Арт. ТЛ6303-IP
IP-версия (SIP 2.0)
Тип связиIP (SIP 2.0, RFC-3261)
ПитаниеPoE или DC 12В
ПодключениеEthernet RJ-45 (WAN + LAN)
КлавиатураНержавейка
ДополнительноКнопки Universal (приём/отбой) и Free (громкость/повторный набор)
КодекиG.729, G.723, G.711, G.722, G.726
Для современной VoIP-инфраструктуры
Нужен другой форм-фактор?
Если нужен врезной монтаж (заподлицо со стеной) — смотрите ТЛ6301 (аналог) или ТЛ6301-IP. Для публичных мест общего пользования (вокзалы, банки, школы) — 4 кнопки быстрого набора, корпус из холоднокатаной стали — ТЛ6304.
Ключевые преимущества

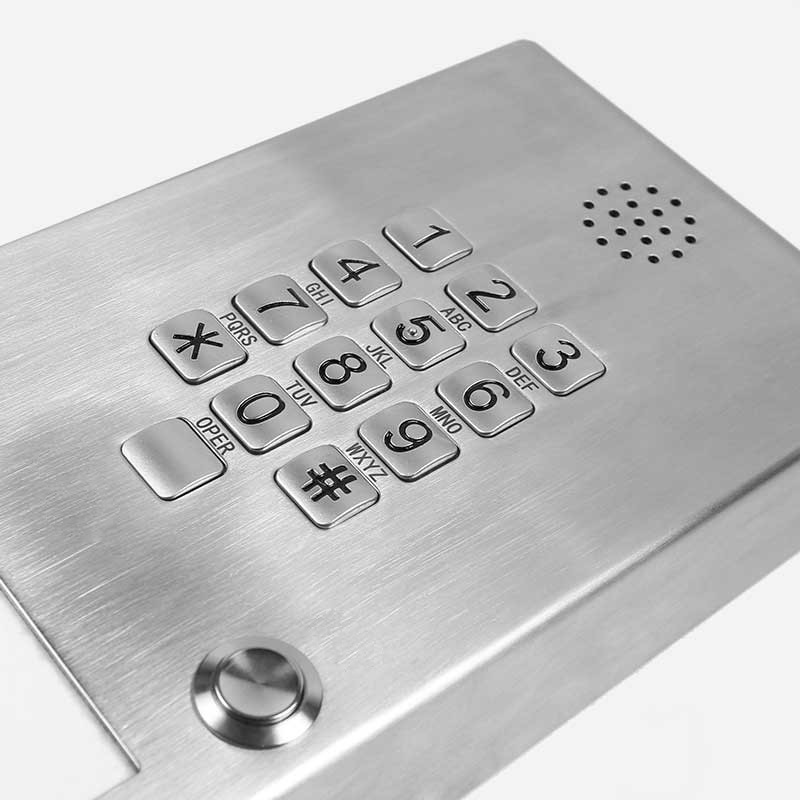

Полная 12-клавишная клавиатура
Позволяет набирать любой номер, а не только заранее прописанные. В лифте это вызов консьержа или диспетчера, в домофоне — номер квартиры, в больнице — пост медсестры.
Отдельная кнопка OPER
Оператор вызывается одним нажатием, набирать номер не требуется. Режим рассчитан на ситуации с потребностью в немедленной помощи: застрял в лифте, сбой у банкомата, экстренный вызов в палате.
Информационное окно на лицевой панели
Окно под стикер: номер лифта, этажа, домофона, корпуса, инструкции. Звонящий сразу видит, где находится и куда уходит вызов.
Корпус из нержавейки AISI 304
Не боится кислот, щелочей и дезинфектантов. Применим в больницах, операционных, лабораториях, на пищевом производстве — всюду, где санитарная обработка требуется часто.
Защита IP54 + IK9
Защита от пыли и от водяных брызг, высокая стойкость к механике (удар 10 Дж). Под публичные и потенциально агрессивные среды.
Hands-free без трубки
Связь ведётся в режиме громкой связи. Трубки нет: ломать и уносить нечего, шнура, забивающегося грязью, тоже нет. Для мест общего пользования это принципиально.
Две модификации — под инфраструктуру
ТЛ6303 рассчитан на аналоговую АТС и питается от линии либо DC 5В. ТЛ6303-IP предназначен для VoIP: питание PoE или DC 12В, полный набор кодеков, SIP 2.0.
Широкий температурный диапазон
Диапазон −40…+70°C покрывает и северные регионы, и южные. Допускается установка в неотапливаемых подъездах и тамбурах.
Что означают стандарты защиты
AISI 304
Наиболее массовая марка пищевой/медицинской нержавеющей стали (18% Cr, 8% Ni). Переносит большинство дезинфектантов.
IP54
Ограниченное проникновение пыли и защита от брызг воды с любого направления. Для помещений и полу-защищённых зон.
IK9
Удар 10 Дж соответствует падению груза 2 кг с высоты 50 см — высокий класс антивандальности.
WF1
Класс коррозионной стойкости: уступает WF2, однако его достаточно для внутренних помещений и кабин лифтов.
SIP 2.0 (RFC-3261)
Открытый стандарт IP-телефонии: совместимость с любой VoIP-АТС (актуально только для ТЛ6303-IP).
Технические характеристики
| Общие параметры (обе модификации) | |
|---|---|
| Тип устройства | Спикерфон hands-free (без трубки) |
| Количество клавиш | 12 (0–9, *, #) + OPER + Volume |
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Информационное окно | Есть (для стикера/вставки) |
| Степень защиты | IP54 / IK9 |
| Коррозионная стойкость | WF1 |
| Температура | −40 до +70°C |
| Атмосферное давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% |
| Монтаж | Настенный (накладной) |
| Габариты (В×Ш×Г) | 237 × 133 × 43,5 мм |
| Размер упаковки | 330 × 150 × 150 мм |
| Вес нетто / брутто | 1,8 кг / 2,0 кг |
| Громкость звонка (1 м) | > 80 дБ (А) |
| Полоса частот | 250 – 3000 Гц |
| Ток в режиме ожидания | ≤ 1 мА |
| ТЛ6303 — аналоговая модификация | |
|---|---|
| Тип связи | Аналоговый |
| Питание | От телефонной линии или DC 5В |
| Подключение | RJ11, винтовая клемма |
| Материал клавиатуры | Цинковый сплав |
| Цвет (базовый) | Нержавейка |
| Опц. цвет корпуса | Оранжевый |
| Соответствие стандартам | CE, FCC, RoHS, ISO9001 |
| ТЛ6303-IP — IP-модификация | |
|---|---|
| Тип связи | IP (SIP 2.0, RFC-3261) |
| Питание | PoE или DC 12В |
| Подключение | Ethernet RJ-45 (WAN + LAN) |
| Режим моста WAN/LAN | 10/100BASE-TX с Auto-MDIX |
| Аудиокодеки | G.729, G.723, G.711, G.722, G.726 |
| Транспорт медиа | RTP |
| Материал клавиатуры | Нержавеющая сталь |
| Дополнительная кнопка Universal | Приём и завершение вызова |
| Дополнительная кнопка Free | Регулировка громкости или повторный набор |
IP-протоколы и кодеки
SIP 2.0 (RFC-3261)
RTP
G.729
G.723
G.711
G.722
G.726
WAN/LAN мост
10/100BASE-TX
Сравнение с похожими моделями
ТЛ6303 — профильная модель под лифты, домофоны и чистые помещения. Ниже — сопоставление с родственными нержавеющими аппаратами серии: с врезным ТЛ6301 (и его IP-версией ТЛ6301-IP) и настенным ТЛ6304 (для публичных мест).
| Параметр | ТЛ6303 / -IP ◀ | ТЛ6301 / -IP | ТЛ6304 |
|---|---|---|---|
| Фото | |  |  |
| Монтаж | Накладной | Врезной | Настенный |
| Материал корпуса | Нержавейка AISI 304 | Нержавейка AISI 304 | Холоднокат. сталь |
| Клавиатура | 12 + OPER | 12 + автонабор | 12 + 4 быстрого набора + ответ |
| Информационное окно | Есть | Нет | Нет |
| Специальная кнопка | OPER (оператор) | Кнопка автонабора | 4 кнопки быстрого набора |
| Защита корпуса | IP54 | IP54 | IP54 |
| Антивандализм | IK9 | IK9 | Замок корпуса |
| Типовое применение | Лифты, домофоны, клин. помещения | Чистые помещения, операционные | Публичные точки общего пользования |
| Две модификации (аналог + IP) | Да | Да (отдельные артикулы) | Аналог (IP по запросу) |
| Температура | −40...+70°C | −20...+60°C | Не указано |
| Габариты | 237×133×43,5 мм | 193×103×35 мм | 370×255×112 мм |
| Вес | 1,8 кг | ~1,5 кг | — |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ6303Нужен накладной спикерфон с полной клавиатурой — отделка стены уже выполнена и штробить нишу под врезной ТЛ6301 нельзя.
Критична отдельная кнопка OPER для экстренного вызова оператора без потери возможности набрать с клавиатуры любой номер.
Нужно информационное окно на лицевой панели под стикер с номером лифта, этажа, домофона либо с инструкцией.
Требуется нержавеющая сталь AISI 304 под санитарную обработку (медицина, фармпроизводство, пищевые зоны).
Выбирайте ТЛ6303 (аналог) для работы от линии АТС или ТЛ6303-IP (SIP 2.0) для современной VoIP-инфраструктуры с PoE.
Критична отдельная кнопка OPER для экстренного вызова оператора без потери возможности набрать с клавиатуры любой номер.
Нужно информационное окно на лицевой панели под стикер с номером лифта, этажа, домофона либо с инструкцией.
Требуется нержавеющая сталь AISI 304 под санитарную обработку (медицина, фармпроизводство, пищевые зоны).
Выбирайте ТЛ6303 (аналог) для работы от линии АТС или ТЛ6303-IP (SIP 2.0) для современной VoIP-инфраструктуры с PoE.
Области применения
Лифты и лифтовые холлы
Кабина лифта либо площадка перед ним: пассажир нажимает OPER и попадает к диспетчеру лифтовой службы или набирает другой номер с клавиатуры.
Домофонные системы
Подъездные и квартирные системы связи: жильцы и гости набирают номер квартиры, а консьерж поднимается отдельной кнопкой.
Чистые помещения и лаборатории
Фармпроизводство, химические и биологические лаборатории — AISI 304 выдерживает дезинфектанты и частую санобработку.
Больницы и медучреждения
Приёмные покои, изоляторы, отделения интенсивной терапии. Посетитель или пациент вызывает пост медсестры либо конкретного врача.
Исправительные учреждения
Аппараты для спецконтингента с контролируемыми настройками. Дежурный поднимается кнопкой OPER, набирать номер не нужно.
Паркинги и подземные зоны
Подземные этажи торговых центров, крытые парковки — связь с охраной или диспетчером. Нержавейка держит агрессивную среду (реагенты, соль).
Монтаж и настройка
- 1Выберите место настенного монтажа на высоте 140–160 см от пола — так набирать номер стоя удобнее. В лифтах нормативы доступности задают типовую высоту 130 см.
- 2Для ТЛ6303: заведите двухпроводный телефонный кабель от АТС. Для ТЛ6303-IP: патч-корд Ethernet RJ-45 от PoE-коммутатора либо от обычного коммутатора плюс адаптер DC 12В.
- 3Зафиксируйте аппарат на стене через 2 монтажных отверстия Ø5/Ø7 мм в задней стенке. Анкеры подбирайте под материал стены — бетон, кирпич, металлическую перегородку лифта.
- 4Подключите кабель к клеммам внутри корпуса: для аналога — винтовая клемма RJ11; для IP — разъём Ethernet WAN; при работе в режиме моста порт LAN отдаётся следующему устройству.
- 5Поместите в информационное окно стикер с данными: номер лифта, этажа, домофона либо инструкцию. Для ТЛ6303 пропишите на АТС номер автонабора для кнопки OPER (диспетчер). Для ТЛ6303-IP зайдите в веб-интерфейс, заведите SIP-аккаунт и номер для кнопки OPER. Далее проверьте: (1) произвольный набор с клавиатуры; (2) кнопку OPER; (3) в IP-версии — отработку кнопок Universal и Free; (4) качество громкой связи.
Опции по запросу
Цены и сроки изготовления опций уточняйте у менеджера.
Аналоговая или IP модификация
ТЛ6303 рассчитан на аналоговую АТС (RJ11, питание от линии либо DC 5В). ТЛ6303-IP — на VoIP (SIP 2.0, PoE либо DC 12В). Модификация указывается при заказе.
Оранжевый цвет корпуса
Для аналоговой модификации доступен опциональный оранжевый цвет — яркая SOS-маркировка. IP-версия поставляется в цвете нержавеющей стали.
Индивидуальная гравировка
По запросу на корпус наносятся логотип, номер точки, пиктограммы. Актуально для лифтовых и домофонных систем с корпоративной идентификацией.
Преднастройка
Аппарат поставляется с уже прошитым номером автонабора кнопки OPER по ТЗ заказчика: у аналоговой версии — через АТС, у IP-версии — через веб-интерфейс.
Готовые стикеры для информационного окна
По запросу готовим и печатаем стикеры с номером лифта, этажа, с инструкцией. При массовых поставках (жилой комплекс, сеть клиник) это сокращает время установки.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат ТЛ6303 или ТЛ6303-IP | ✓ | ✓ |
| Кабель подключения (RJ11 для аналога, RJ-45 для IP) | ✓ | ✓ |
| Монтажный комплект | ✓ | ✓ |
| Паспорт / руководство по эксплуатации | ✓ | ✓ |
| PoE-инжектор 48В (опционально для IP) | опция | — |
* У ТЛ6303 (аналог) питание берётся от линии АТС либо от отдельного адаптера DC 5В. У ТЛ6303-IP — PoE либо адаптер DC 12В.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Что такое «беспроводной спикерфон» в названии?«Беспроводной» в названии означает hands-free без телефонной трубки, а не беспроводную связь. Аппарат проводной: ТЛ6303 идёт к АТС кабелем RJ11, ТЛ6303-IP — по Ethernet (RJ-45). Слово «беспроводной» здесь лишь отделяет устройство от классического телефона с трубкой на проводной «витой» гарнитуре. Говорят во встроенный микрофон, слышат через встроенный динамик — руки остаются свободными.
Чем ТЛ6303 отличается от ТЛ6303-IP?Корпус, клавиатура, габариты, информационное окно и кнопка OPER у них идентичны. Отличие в интерфейсе связи и питании. ТЛ6303 (аналог): идёт к абонентской линии АТС по RJ11, питание от линии либо DC 5В, клавиатура из цинкового сплава. ТЛ6303-IP: работает по Ethernet через протокол SIP 2.0, питание PoE либо DC 12В, клавиатура из нержавеющей стали, добавлены две дополнительные кнопки — Universal (приём/отбой) и Free (громкость/повторный набор), поддержка 5 аудиокодеков (G.729/G.723/G.711/G.722/G.726) и работа в режиме моста WAN/LAN.
Для чего отдельная кнопка OPER, если клавиатура и так полная?Для быстрого вызова оператора одним нажатием. Полная клавиатура позволяет набрать любой номер, однако в стрессовой обстановке (застрял в лифте, нужна экстренная помощь) пользователь не обязан помнить и вводить 7-значный номер. OPER работает как «красная кнопка»: нажатие — и оператор диспетчерской или службы поддержки уже отвечает. Типовые сценарии: в лифте — OPER вызывает лифтовую службу; в домофоне — OPER идёт консьержу; в больнице — на пост медсестры; в тюрьме — дежурному офицеру.
Зачем информационное окно?Для моментального понимания контекста. Пользователь подходит к аппарату — нередко на нервах — и должен мгновенно сориентироваться: «Это лифт №3 в корпусе Б, звоню диспетчеру корпуса Б»; «Это кабина №7 в реанимации, звоню на пост медсестры»; «Это домофон подъезда 4, набираю квартиру». Информационное окно на лицевой панели представляет собой пластиковую вставку (как правило, заменяемую) под напечатанный стикер или карточку с нужными данными. На массовых объектах (100 лифтов, сеть клиник) это стандартизует пользовательский опыт и уменьшает число ошибочных вызовов.
Для чего в IP-версии добавлены кнопки Universal и Free?Universal button (Универсальная кнопка) принимает входящий вызов и завершает разговор. Это дополнение к полной клавиатуре: отбой можно дать одним нажатием, а не через клавиатуру. Существенно, когда диспетчер звонит пользователю сам (например, медсестра с поста — в палату). Free button (Свободная кнопка) программируется под одну из двух функций: регулировку громкости звонка/разговора либо повторный набор последнего номера (redial). В аналоговой версии таких кнопок нет — в IP-версии их удалось добавить за счёт более гибкой электроники.
Что значит «Corrosion Grade WF1»?Это класс устойчивости к коррозии по международным стандартам. WF1 — умеренный класс: коррозионная стойкость во внутренних помещениях с нормальной атмосферой. WF2 — повышенный класс: разрешает работу в умеренно-агрессивной среде (сельхозпредприятия, производственные помещения). Для ТЛ6303 принят WF1 — это отвечает типовому применению в лифтах, домофонных системах и больницах, где постоянного воздействия агрессивных веществ нет. Под уличные зоны и промышленные объекты с агрессивной средой лучше брать модели класса WF2 (ТЛ6305, ТЛ6310 и т.д.).
Какая у модели гарантия?По документации производителя — 1 год (12 месяцев) при штатной эксплуатации и отсутствии повреждений, нанесённых действиями пользователя. Такая гарантия стандартна для международной специализированной модели. У остальных моделей серии ТЛ6xxx гарантия составляет 3 года и обеспечивается КАДАММ — точный гарантийный срок для вашего объекта уточните у менеджера.
Гарантии и сервис
Гарантия
1 год от производителя
При штатной эксплуатации и отсутствии повреждений, нанесённых действиями пользователя.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
