КАДАММ (KADAMM) · Серия ТЛ6307
Переговорное устройство аналогового типа для оперативной связи с диспетчером. Одна кнопка выполняет три функции: вызов, ответ на входящий звонок и завершение разговора. Корпус — литой алюминиевый сплав с рёбрами жёсткости, лицевая панель — прокатная сталь с эпоксидным порошковым покрытием. Степень защиты IP66 (опц. IP67), класс IK9. Самая гибкая модель серии: опционально защитная дверца, встроенная лампа-вспышка, рупорный громкоговоритель; питание по линии АТС 20–75В или от сети 220В/50Гц; 5 цветов корпуса.
Аналоговый · АТС
Одна кнопка (вызов + приём)
IP66 (опц. IP67) · IK9
2 варианта питания: АТС или 220В
5 цветов корпуса
Аналог
Тип связи
IP66
Опц. IP67
IK9
10 Дж
1
кнопка (3 функции)
≥80 дБ
Громкость
3,5 кг
Вес
О модели

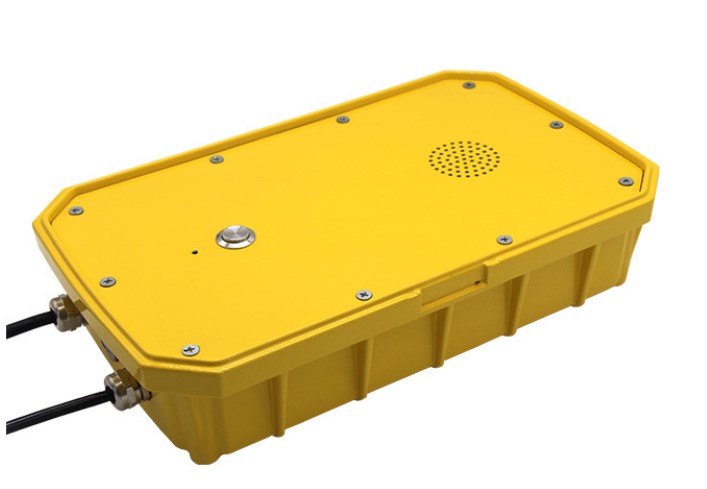

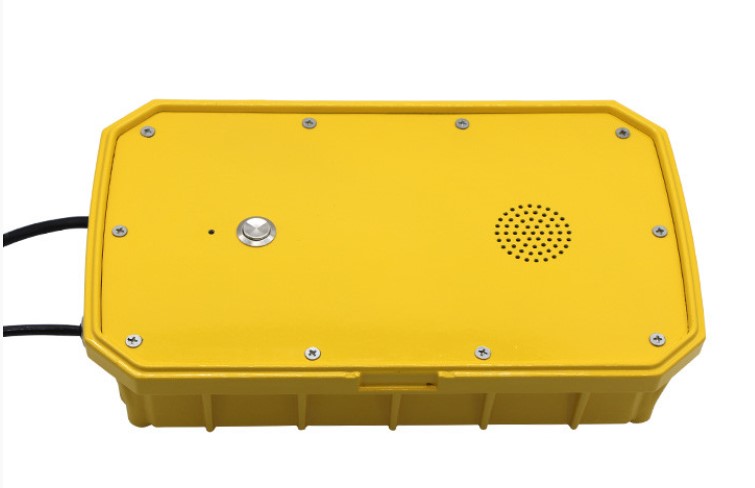

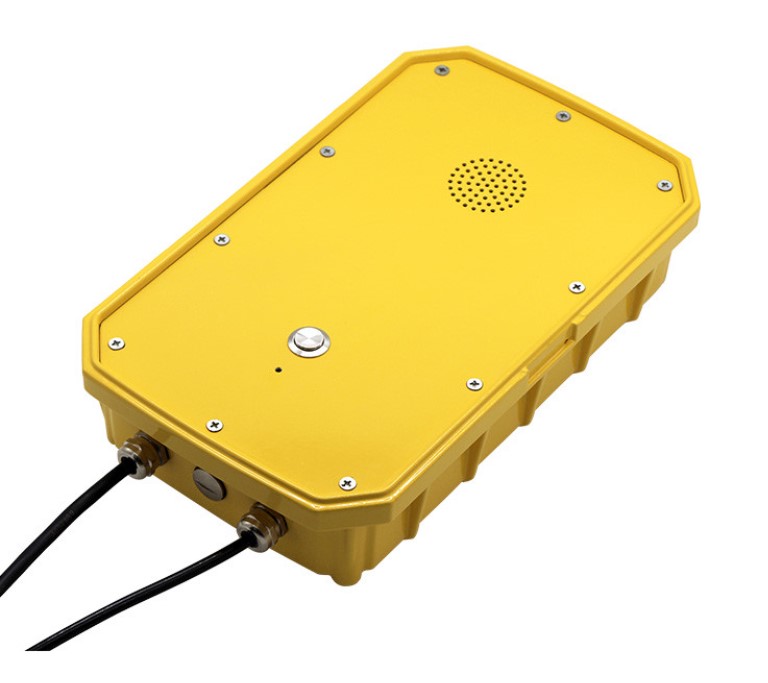

ТЛ6307 — малогабаритный всепогодный аналоговый переговорный аппарат, единственный в серии с логикой управления на одной кнопке: одна кнопка выполняет три функции — вызов, ответ на входящий звонок и отбой. Из режима ожидания короткое нажатие запускает автонабор диспетчера; то же нажатие при звучании входящего сигнала отвечает на вызов; в разговоре оно кладёт трубку. Интерфейс от этого упрощается: выбирать «какую кнопку нажать» не приходится — кнопка одна. Корпус выполнен литьём под давлением из алюминиевого сплава и усилен рёбрами жёсткости, лицевая панель изготовлена из прокатной стали с эпоксидным порошковым покрытием. Базовая защита IP66, опционально — IP67. Ключевые отличия от других моделей серии: два варианта питания (линия АТС 20–75В или сеть 220В/50Гц), пять цветов корпуса (жёлтый, синий, серый, оранжевый, красный), три опции расширения — защитная дверца, лампа-вспышка, рупорный громкоговоритель. Показатель MTTF — 10 000 часов. Размеры 200×332×74 мм, масса 3,5 кг.
ТЛ6307 закрывает задачи, где одновременно требуются простота (одна кнопка вместо двух) и свобода конфигурирования. Базовое исполнение недорогое и несложное; к нему при необходимости дозаказываются защитная дверца, рупор для шумных помещений и лампа-вспышка для визуального дублирования вызова. Такого набора конфигураций в пределах одного артикула не даёт ни одна другая модель серии.
Ключевые преимущества
Одна кнопка — три функции
Короткое нажатие: из ожидания — вызов диспетчера; при входящем сигнале — ответ; в разговоре — отбой. Предельно простое управление.
Приём входящих вызовов
В отличие от многих однокнопочных SOS-моделей, ТЛ6307 может принимать звонки от диспетчера — полноценная двусторонняя связь.
Литой алюминий + стальная панель
Литой под давлением корпус усилен рёбрами жёсткости. Лицевая панель — прокатная сталь с эпоксидным порошковым покрытием: пыль и влага внутрь не проникают.
Защита IP66 (опц. IP67)
В базе — защита от мощных водяных струй. По опции доступен IP67 с погружением до 1 метра. Ещё одна опция — стойкость к влажности до 100% для помещений с конденсатом.
Два варианта питания
От телефонной линии 48В (диапазон 20–75В) или от сети 220В/50Гц. Второе исполнение применяют там, где аналоговая линия задействована исключительно под связь.
Опции под задачу
Защитная дверца, встроенная лампа-вспышка, рупорный громкоговоритель, до 3 доп. кнопок автонабора — конфигурация набирается под конкретный объект.
5 цветов корпуса
Жёлтый (базовый), синий, серый, оранжевый, красный. Наибольшая в серии цветовая палитра — под фирменный стиль заказчика либо отраслевые стандарты маркировки.
MTTF 10 000 часов
Средняя наработка до отказа превышает год непрерывной работы. На восстановление уходит не более 30 минут.
Что означают стандарты защиты
IP66
Пыль не проникает внутрь, корпус держит мощные струи воды под давлением 100 кПа. Базовая комплектация.
IP67
По опции — стойкость к кратковременному погружению в воду на глубину до 1 метра.
IK9
Удар 10 Дж — это падение груза 2 кг с высоты 50 см. Класс антивандальности высокий.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | Аналоговый (полный дуплекс) |
| Количество кнопок | 1 (вызов / приём входящих / отбой) |
| Опц. доп. кнопки автонабора | До 3 |
| Питание (по выбору) | Линия АТС 48В (20–75В) или сеть 220В/50Гц |
| Ток потребления в режиме ожидания | ≤ 1 мА |
| Громкость звонка (1 м) | > 80 дБ (А) |
| Режим связи | Полный дуплекс (hands-free) |
| Подключение | Двухпроводный кабель 1,6 м с RJ11 (в комплекте) |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Литой алюминиевый сплав с рёбрами жёсткости |
| Лицевая панель | Прокатная сталь, эпоксидное порошковое покрытие |
| Цвет (базовый) | Жёлтый |
| Опц. цвета | Синий, серый, оранжевый, красный |
| Степень защиты (базовая) | IP66 / IK9 |
| Степень защиты (опция) | IP67 |

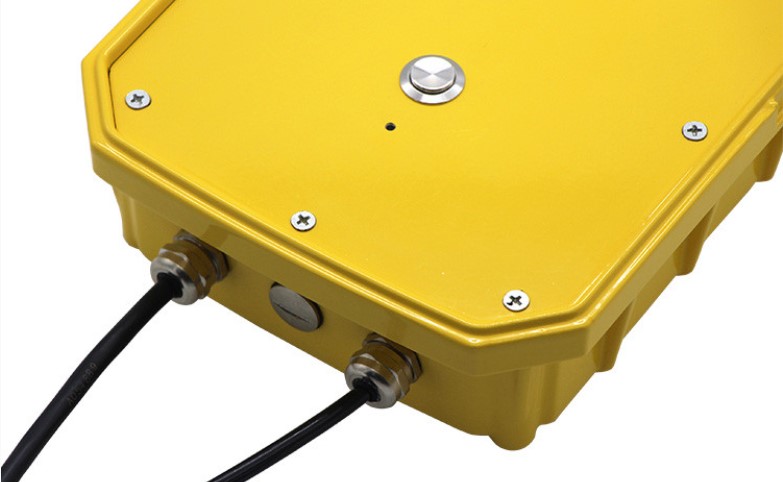

| Водонепроницаемый кабельный ввод | PG11 |
| Монтаж | Настенный (к вертикальной поверхности) |

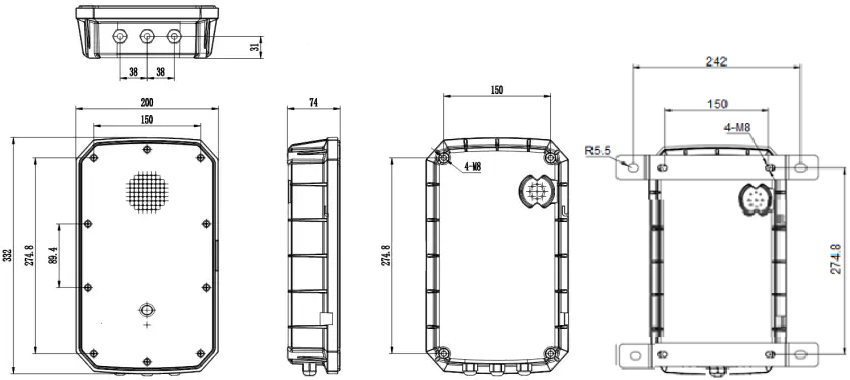

| Габариты (В×Ш×Г) | 332 × 200 × 74 мм |
| Размер упаковки | 440 × 320 × 270 мм |
| Крепёжные отверстия | 4 × M8, межцентровое 242×274,8 мм |
| Вес | 3,5 кг |
| Надёжность и условия эксплуатации | |
|---|---|
| Среднее время безотказной работы (MTTF) | 10 000 часов |
| Среднее время восстановления (MTTR) | ≤ 30 минут |
| Температура | −40 до +70°C |
| Атмосферное давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% (опционально до 100%) |
Сравнение с похожими моделями
ТЛ6307 — универсальный аппарат, единственный в серии с однокнопочной логикой и с наибольшим набором опций. Ниже сопоставление с родственными аналоговыми моделями — двухкнопочными ТЛ6308 (без дверцы) и ТЛ6310 (со встроенной дверцей в базе).
| Параметр | ТЛ6307 ◀ | ТЛ6308 | ТЛ6310 |
|---|---|---|---|
| Фото | |  |  |
| Тип связи | Аналоговый | Аналоговый | Аналоговый |
| Количество кнопок | 1 (3 функции) | 2 (вызов + ответ) | 2 (вызов + ответ) |
| Приём входящих | Есть (той же кнопкой) | Есть (второй кнопкой) | Есть (второй кнопкой) |
| Доп. кнопки автонабора | До 3 | До 8 | До 8 |
| Защитная дверца | Опция | Нет | Есть (в базе) |
| Лампа-вспышка | Опция | Опция | В модификации -С |
| Рупорный громкоговоритель | Опция | — | — |
| Материал корпуса | Литой алюминий + сталь | Литой алюминий + сталь | Литой алюминий |
| Защита (база / опц.) | IP66 / IP67 | IP66 / IP67 | IP66 / IP67 |
| Варианты питания | Линия АТС или 220В | Только от линии АТС | Только от линии АТС |
| Цвета корпуса | 5 (жёлт./син./сер./оранж./красн.) | Красный (др. по запросу) | Жёлтый (др. по запросу) |
| Вес | 3,5 кг | 3,5 кг | 6 кг |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ6307Нужен максимально простой интерфейс: всё управление связью на одной кнопке. Особенно значимо для пожилых пользователей и людей в стрессе.
Важна гибкость конфигурации: базовое исполнение компактно и недорого, а при необходимости к нему добавляются защитная дверца, рупор и лампа-вспышка.
Требуется питание 220В/50Гц взамен линии АТС — для объектов, где аналоговая линия отведена только под связь.
Нужен конкретный цвет корпуса — один из 5 доступных (по корпоративному стандарту либо отраслевой маркировке).
Если нужна классическая двухкнопочная логика (вызов и ответ/отбой разнесены) — выбирайте ТЛ6308. Если требуется встроенная защитная дверца в базе без доплаты — ТЛ6310. Если нужна IP-версия (SIP 2.0) — ТЛ3308.
Важна гибкость конфигурации: базовое исполнение компактно и недорого, а при необходимости к нему добавляются защитная дверца, рупор и лампа-вспышка.
Требуется питание 220В/50Гц взамен линии АТС — для объектов, где аналоговая линия отведена только под связь.
Нужен конкретный цвет корпуса — один из 5 доступных (по корпоративному стандарту либо отраслевой маркировке).
Если нужна классическая двухкнопочная логика (вызов и ответ/отбой разнесены) — выбирайте ТЛ6308. Если требуется встроенная защитная дверца в базе без доплаты — ТЛ6310. Если нужна IP-версия (SIP 2.0) — ТЛ3308.
Области применения
Производственные объекты с разной средой
Цех, склад, открытая площадка предъявляют разные требования к защите и оснащению. ТЛ6307 собирается под каждую зону отдельно — с дверцей, с рупором, с IP67.
Объекты с требованиями к цветовой маркировке
Нефтегазовый сектор (оранжевый), медицина (синий), производство (жёлтый), военные объекты (серый), SOS-точки (красный): все 5 цветов поставляются как базовый артикул.
Точки связи без АТС-инфраструктуры
На удалённых объектах без абонентской линии, но с сетью 220В, ТЛ6307 запитывается через адаптер 220В/50Гц (прочие модели серии — только от АТС).
Пожилые пользователи и люди в стрессе
Одна кнопка — одно действие, разбираться в назначении клавиш не требуется. В экстренной ситуации это принципиально: читать инструкцию некогда.
Шумные цеха (с опцией рупора)
Прокатные цехи, компрессорные, мехсборочные участки: опциональный рупорный громкоговоритель поднимает громкость звонка, и он пробивается сквозь фоновый шум.
Влажные зоны (с опцией IP67 + влажность 100%)
Котельные, насосные, пищевое производство, помещения с конденсатом: опции IP67 и влажности до 100% позволяют аппарату работать в зонах с постоянной влагой.
Монтаж и настройка
- 1Определите точку настенного монтажа. При массе 3,5 кг подходит любое основание с анкерами под M8. Если заказана защитная дверца, предусмотрите зазор для её открывания.
- 2Зафиксируйте аппарат на стене за монтажные проушины корпуса (отверстия под M8, межцентровое расстояние 242×274,8 мм). Настенный монтажный комплект входит в поставку.
- 3Если питание от линии АТС: протяните двухпроводный телефонный кабель (входит в комплект, 1,6 м с RJ11) через кабельный ввод PG11 с гермопрокладкой и подсоедините его к клеммам.
- 4Если питание от 220В/50Гц: протяните силовой кабель через тот же ввод PG11 и подсоедините к клеммам сетевого адаптера внутри корпуса (адаптер ставит производитель, если выбрана эта модификация).
- 5Пропишите на АТС номер автонабора и внутренний номер аппарата. Затем проконтролируйте: (1) из ожидания нажатие даёт исходящий вызов; (2) при входящем — приём; (3) в разговоре — отбой; (4) при установленной лампе-вспышке — мигание на входящем; (5) разборчивость связи в обоих направлениях.
Опции по запросу
Цены и сроки изготовления опций уточняйте у менеджера.
Защитная дверца
Откидная стальная дверца перекрывает кнопку и защищает её от случайных нажатий, вандализма и прямых осадков. Опция рассчитана на среды, где дверца не требуется по умолчанию.
Встроенная лампа-вспышка
LED-вспышка дублирует входящий вызов визуально. Применяется в шумной среде и там, где операторы работают в наушниках и не слышат звонка.
Рупорный громкоговоритель
Предусмотрено подключение внешнего рупорного громкоговорителя: звонок звучит заметно громче, чем через встроенный. Для особо шумных цехов и открытых площадок.
Защита IP67
Усиленная степень защиты, допускающая кратковременное погружение на глубину до 1 метра. Для участков с риском затопления — приямков, насосных, подвалов.
Влажность до 100%
Опция рассчитана на участки с постоянным конденсатом: котельные, насосные, мойки, пищевое производство, тропический климат.
Дополнительные кнопки автонабора
Не более 3 программируемых кнопок быстрого набора — меньше, чем 8 у 6308/6310. Типовое назначение: диспетчер, охрана, МЧС.
Цвет корпуса
В базе жёлтый. Синий, серый, оранжевый и красный поставляются по запросу без доплаты. Прочие цвета — по согласованию.
Питание от сети 220В/50Гц
Замена питанию по линии АТС. Востребовано, когда линия АТС отведена только под связь, а энергию аппарат берёт из сети.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Устройство ТЛ6307 | ✓ |
| Кабель в сборе с телефонным разъёмом RJ11 (1,6 м) | ✓ |
| Монтажный комплект | ✓ |
| Паспорт | ✓ |
| Руководство по эксплуатации* | ✓ |
* Одно руководство прилагается к каждым 10 (или менее) аппаратам, отгружаемым в один адрес.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Как работает одна кнопка для трёх функций?Логика максимально простая. В режиме ожидания короткое нажатие инициирует автонабор заранее прописанного номера диспетчера. Когда кто-то звонит на аппарат (звучит сигнал входящего) — короткое нажатие отвечает на вызов и соединяет с абонентом. Во время разговора — короткое нажатие разрывает соединение (отбой). По той же логике выполняется сброс, когда диспетчер не отвечает: пользователь нажал на вызов, ждёт ответа, не дождался — нажал повторно, и вызов снят. Думать, «какую кнопку нажать», не нужно: кнопка одна, а её действие определяется текущим состоянием аппарата.
Чем ТЛ6307 отличается от ТЛ6308 и ТЛ6310?Главное отличие — однокнопочная логика. У ТЛ6308 и ТЛ6310 кнопки две и функции у них разные: первая вызывает, вторая отвечает и кладёт трубку. В ТЛ6307 обе роли сведены к одной кнопке. Помимо этого: ТЛ6307 — наиболее гибок в конфигурировании: защитная дверца доступна опцией (у 6308 её нет, у 6310 она в базе), опция рупорного громкоговорителя не встречается больше нигде в серии, 5 цветов в базе, питание от АТС либо 220В. ТЛ6308 — компактная двухкнопочная без дверцы в базе. ТЛ6310 — двухкнопочная крупнее с встроенной дверцей в базе.
Зачем питание от 220В, если есть от линии АТС?Для объектов, где линия АТС используется только для связи и тока в ней не хватает для питания аппарата. Характерные случаи: (1) чрезмерно длинная линия — на 200–500 метрах кабеля напряжение проседает, и работа аппарата становится некорректной; (2) АТС с ограничением тока на порт — современные IP-АТС и мини-АТС нередко отдают меньше тока, чем классические; (3) заказчик требует раздельного питания — на ответственных объектах связь и питание для надёжности разводят разными кабелями. Тогда разговорный тракт остаётся на линии АТС, а питание поступает от обычной сети 220В/50Гц через адаптер, установленный внутри корпуса.
Для чего опция защитной дверцы, если есть модели с дверцей в базе?У ТЛ6310 дверца входит в базу, однако корпус у него крупнее и дороже — 6 кг против 3,5 кг у 6307. ТЛ6307 позволяет взять компактный корпус (3,5 кг, проще монтаж) и при необходимости дозаказать дверцу. Ситуация типична: «дверца нужна, а переплачивать за более крупный аппарат, избыточный по остальным параметрам, заказчик не готов». Удобно и тогда, когда на объекте часть точек требует дверцы (улица, вандалоопасные зоны), а часть обходится без неё (внутренние помещения): артикул везде один — ТЛ6307, отличаются лишь опции.
Можно ли подключить рупорный громкоговоритель?Да, это опция ТЛ6307. Аппарат подготовлен к подключению внешнего рупорного громкоговорителя. Рупор представляет собой звукоусилитель с мощным динамиком, обычно 25 Вт, и выдаёт громкость до 110 дБ. Он требуется в шумных цехах (прокатных, компрессорных) и на открытых площадках (карьеры, портовые краны), где встроенного динамика 80 дБ уже мало. Рупор подсоединяется к аппарату; питание он получает либо от линии АТС при достаточных токах, либо от той же сети 220В.
Что значит «опция влажности до 100%»?Базовая модификация работает при влажности до 95% — это покрывает большинство промышленных сред. Опция до 100% требуется на участках с постоянным конденсатом: в котельных, на насосных станциях, в пищевом производстве (мойка оборудования), в тропическом климате (сочетание высокой температуры и влажности). При влажности 100% вода выпадает прямо на поверхностях, и стандартный аппарат в такой среде со временем отказывает — контакты корродируют, внутри возникает короткое замыкание. Опция 100% подразумевает дополнительную герметизацию и защиту от конденсата.
Какие цвета доступны и зачем их 5?Базовый цвет — жёлтый. Синий, серый, оранжевый и красный поставляются по запросу без доплаты. Такая палитра стандартна для промышленной маркировки и фирменного стиля. Примеры применения: жёлтый — общепромышленные точки связи; синий — медицина, сервис; серый — военные, режимные объекты, корпоративные ИТ; оранжевый — нефтегазовый сектор, SOS-точки на дорогах; красный — МЧС, пожарные системы, экстренные вызовы. У остальных моделей серии базовых цветов, как правило, 1–2, тогда как палитра ТЛ6307 самая широкая.
Гарантии и сервис
Гарантия
3 года от производителя
Действует при штатной эксплуатации и отсутствии повреждений по вине пользователя.
Надёжность
MTTF 10 000 ч
Средняя наработка до отказа — свыше года непрерывной работы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
