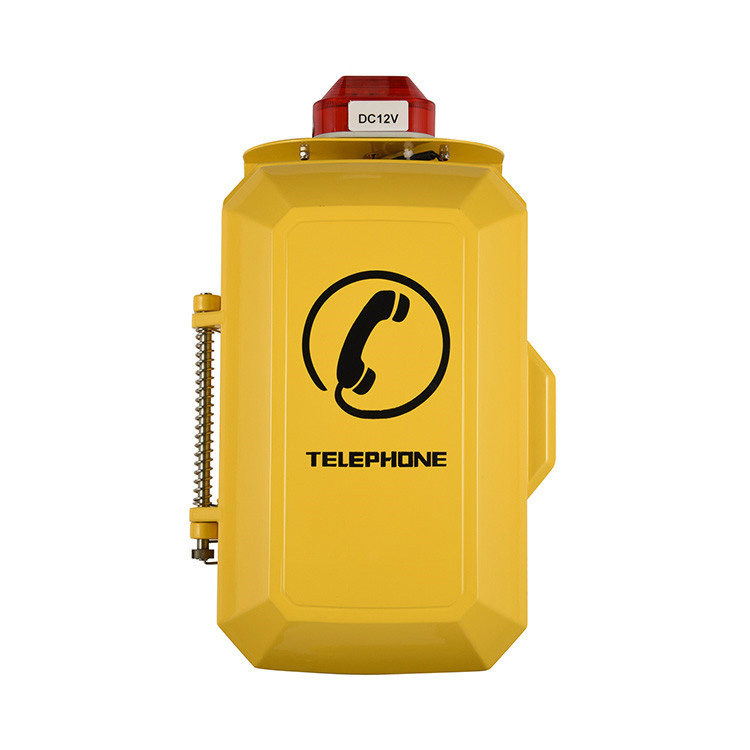

КАДАММ (KADAMM) · Серия ТЛ6310 / 6310-С
Устройство громкой связи аналогового типа, подключаемое к абонентской линии АТС. Две функционально разные кнопки: первая вызывает экстренно, вторая отвечает на звонок и завершает разговор. Корпус — литой алюминиевый сплав с рёбрами жёсткости, закрытый защитной дверцей. Степень защиты IP66 (опц. IP67), класс IK9. Питание идёт от телефонной линии 48В (20–75В). Две модификации: стандарт и ТЛ6310-С с интегрированной лампой-вспышкой, дублирующей вызов визуально.
Аналоговый · АТС
Защитная дверца
Двусторонняя связь (2 кнопки)
IP66 (опц. IP67) · IK9
Питание от линии АТС
Аналог
Тип связи
IP66
Опц. IP67
IK9
10 Дж
2 + до 8
кнопок
≤1 мА
Ток ожидания
6 кг
Вес
О модели
ТЛ6310 — аналоговый всепогодный интерком двусторонней связи: первой антивандальной кнопкой запускается исходящий вызов диспетчера, вторая принимает входящий звонок и завершает разговор. Отсюда полноценная двусторонняя схема, при которой диспетчер способен сам дозвониться до устройства. Корпус изготовлен литьём под давлением из алюминиевого сплава с рёбрами жёсткости, а стальная защитная дверца прикрывает обе кнопки от воды, пыли и непреднамеренных нажатий. В базовом исполнении защита IP66 (струи воды под давлением), опционально — IP67 выдерживающая кратковременное погружение до 1 метра. Главный плюс аналогового исполнения — работа от телефонной линии в широком диапазоне 20–75В. В дежурном режиме потребляемый ток составляет всего ≤1 мА — АТС аппарат не разряжает. MTTF 10 000 часов — свыше года безостановочной работы.
ТЛ6310 повторяет IP-модель ТЛ3310 в аналоговом исполнении. Корпус, пара кнопок, степень защиты и габариты те же. Расходятся модели по интерфейсу связи: ТЛ6310 подключён прямо к линии АТС (RJ11, 48В) и обходится без PoE-коммутаторов, SIP-сервера и всей IP-инфраструктуры. Дополнительно он сохраняет работоспособность при обесточивании здания — до тех пор, пока жива АТС (её обычно держит ИБП).
Варианты исполнения
Арт. ТЛ6310
Стандартная модификация
Тип связиАналоговый
Кнопок2 (вызов + ответ)
Доп. кнопкиДо 8 (опц.)
Защитная дверцаЕсть
Лампа-вспышкаНет
Для стандартных условий
Арт. ТЛ6310-С
Со световым оповещателем
Тип связиАналоговый
Кнопок2 (вызов + ответ)
Доп. кнопкиДо 8 (опц.)
Защитная дверцаЕсть
Лампа-вспышкаВстроенная (фонарь)
Для шумной среды / операторов в наушниках
Нужна IP-версия?
Когда объект уже располагает IP-инфраструктурой (PoE-коммутаторы, SIP-сервер либо облачная АТС), выбирайте ТЛ3310. Корпус, пара кнопок и набор опций (лампа-вспышка, доп. кнопки) идентичны, но добавляются поддержка SIP 2.0 и дистанционная настройка через веб-интерфейс.
Ключевые преимущества
Кнопка «Вызов»
Металлическая антивандальная кнопка экстренного вызова: по нажатию запускается автонабор заранее прописанного номера диспетчера на АТС.
Кнопка «Ответ/Отбой»
Второй кнопкой пользователь отвечает на входящий звонок диспетчера и завершает разговор. Двусторонняя связь организована без трубки.

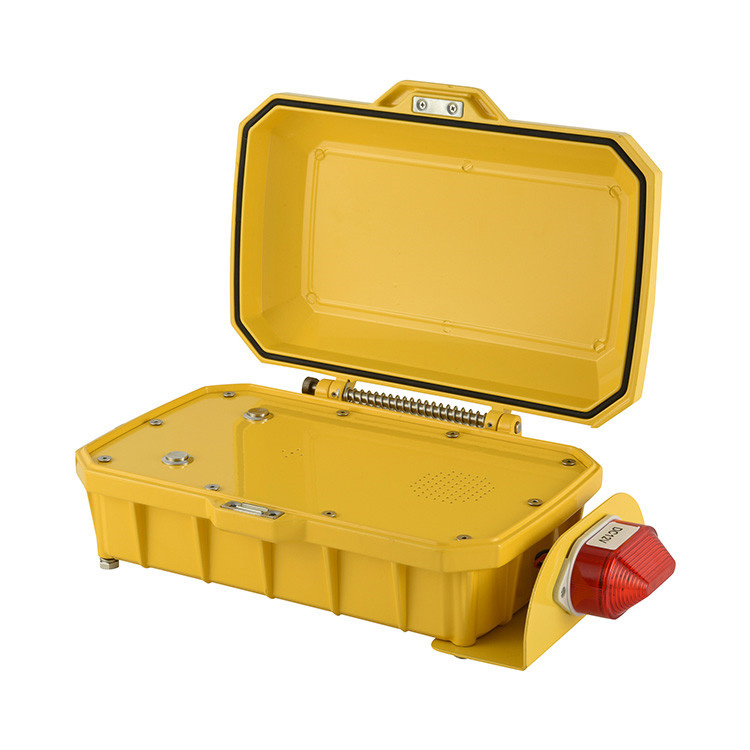

Защитная дверца
Откидная дверца из стали прикрывает обе кнопки, ограждая их от воды, пыли, механических воздействий и случайных нажатий.
Литой алюминиевый корпус
Цельнолитой сплав с рёбрами жёсткости даёт высокую механическую ударопрочность и стойкость к вибрационным нагрузкам.
Защита IP66 (опц. IP67)
В базе — защита от мощных водяных струй; по заказу IP67, допускающая кратковременное погружение в воду до 1 метра.
Питание от телефонной линии
Питание поступает прямо с абонентской линии АТС, диапазон 20–75В (штатно 48В). Отдельный источник питания не требуется.
Экономичность — ток ≤1 мА
Дежурное потребление — всего 1 миллиампер: станция не перегружается, к одной АТС допустимо подключить десятки точек.
MTTF 10 000 часов
Наработка на отказ превышает год непрерывной эксплуатации. На восстановление отводится не более 30 минут.
Что означают стандарты защиты
IP66
Пыль внутрь не проникает, корпус держит мощные струи воды под давлением 100 кПа. Базовое исполнение для открытых промышленных площадок.
IP67
По заказу — стойкость к кратковременному погружению в воду до 1 метра. Для участков, где возможно подтопление.
IK9
Удар 10 Дж равен падению груза 2 кг с высоты 50 см. Класс антивандальности высокий.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | Аналоговый |
| Количество кнопок | 2 (вызов + ответ/отбой) |
| Опц. доп. кнопки автонабора | До 8 |
| Питание | От телефонной линии 48В (диапазон 20–75В) |
| Ток потребления в режиме ожидания | ≤ 1 мА |
| Подключение | Абонентская линия АТС |
| Режим связи | Полный дуплекс (hands-free) |
| Модификация ТЛ6310-С | Встроенная лампа-вспышка (фонарь) |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Литой алюминиевый сплав с рёбрами жёсткости |
| Защитная дверца | Стальная, откидная |
| Степень защиты (базовая) | IP66 / IK9 |
| Степень защиты (опция) | IP67 |
| Кабельный ввод | PG11 |
| Цвет | Жёлтый (другие — по запросу) |
| Монтаж | Настенный |
| Вес | 6 кг |
| Надёжность и условия эксплуатации | |
|---|---|
| Среднее время безотказной работы (MTTF) | 10 000 часов |
| Среднее время восстановления (MTTR) | ≤ 30 минут |
| Температура | −40 до +70°C |
| Атмосферное давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% |
Сравнение с похожими моделями
ТЛ6310 — двухкнопочный всепогодный интерком в аналоговом исполнении. Для сравнения берём ТЛ3310 (IP-версия — тот же корпус с SIP 2.0) и ТЛ6305 (тоже аналоговый, с защитной дверцей, но с полной клавиатурой и единственной кнопкой автонабора).
| Параметр | ТЛ6310 / -С ◀ | ТЛ3310 / -С | ТЛ6305 |
|---|---|---|---|
| Фото | |  |  |
| Тип связи | Аналоговый (АТС) | IP (SIP 2.0) | Аналоговый (АТС) |
| Защитная дверца | Есть | Есть | Есть |
| Количество кнопок на аппарате | 2 (вызов + ответ) | 2 (вызов + ответ) | 12 + кнопка автонабора |
| Двусторонняя связь | Исходящая + приём входящих | Исходящая + приём входящих | Исходящая (автонабор) + ответ |
| Доп. кнопки автонабора | До 8 (опц.) | До 8 (опц.) | — |
| Световой оповещатель | В модификации -С | В модификации -С | Нет |
| Материал корпуса | Литой алюминий | Литой алюминий | Литой алюминий |
| Защита (база / опц.) | IP66 / IP67 | IP66 / IP67 | IP67 / IK9 (сразу в базе) |
| Питание | От линии АТС 20–75В | PoE или DC 12В | От линии АТС |
| Работа без электричества | Да (пока работает АТС) | Нет (нужен PoE) | Да (пока работает АТС) |
| Ток в режиме ожидания | ≤ 1 мА | ~0,1–1 А (IP-устройство) | ≤ 1 мА |
| Вес | 6 кг | 6 кг | 5,5 кг |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ6310На объекте есть аналоговая АТС — разворачивать IP-инфраструктуру с PoE и SIP-сервером не придётся.
Нужна простая двусторонняя связь: первой кнопкой звонят, второй отвечают. Ни клавиатуры, ни набора номеров.
Критична работа без электричества в здании: аппарат остаётся на связи, пока работает АТС (обычно с ИБП). Для объектов с высокими требованиями к надёжности связи.
Требуется защита IP66 (либо IP67 по заказу) в сочетании с защитной дверцей — под открытые промышленные площадки, где вероятны мощные струи воды.
Для шумной среды или операторов в наушниках возьмите модификацию ТЛ6310-С с лампой-вспышкой.
Если нужна полная клавиатура для произвольного набора номеров — выбирайте ТЛ6305 (аналог). Если IP-инфраструктура — ТЛ3310.
Нужна простая двусторонняя связь: первой кнопкой звонят, второй отвечают. Ни клавиатуры, ни набора номеров.
Критична работа без электричества в здании: аппарат остаётся на связи, пока работает АТС (обычно с ИБП). Для объектов с высокими требованиями к надёжности связи.
Требуется защита IP66 (либо IP67 по заказу) в сочетании с защитной дверцей — под открытые промышленные площадки, где вероятны мощные струи воды.
Для шумной среды или операторов в наушниках возьмите модификацию ТЛ6310-С с лампой-вспышкой.
Если нужна полная клавиатура для произвольного набора номеров — выбирайте ТЛ6305 (аналог). Если IP-инфраструктура — ТЛ3310.
Области применения
АЗС и автозаправки
Обмен репликами с оператором в обе стороны: клиент у колонки звонит кассиру, кассир вызывает клиента сам. От осадков защищает дверца.
Промышленные КПП и проходные
Охрана переговаривается с водителями и пешеходами, причём вызов может начать любая сторона. Линия от АТС — лишние коммутаторы не нужны.
Нефтегазовые объекты
Открытые установки, где возможны мощные струи воды (дождь, мойка). Линия АТС с ИБП сохраняет связь при авариях электросети.
Портовая инфраструктура
Контейнерные терминалы и причалы: морская влажность, осадки без укрытия. В агрессивной среде аналоговая линия работает надёжно.
Шумные производственные цеха (модификация -С)
Компрессорные, прокатные и мехсборочные цехи: лампа-вспышка повторяет звонок, когда оператор в наушниках или вокруг сильный фон.
Объекты МЧС, охраны, спасательных служб
Точка критической важности: связь должна держаться и при отключении электричества. Такую гарантию даёт аналоговая линия от АТС с ИБП.
Монтаж и настройка
- 1Определите точку настенного монтажа. Крепёж подбирайте с учётом веса 6 кг. Для модификации -С проверьте, что лампа-вспышка просматривается из основных точек объекта.
- 2Зафиксируйте аппарат на вертикальной поверхности за монтажные проушины корпуса. Анкеры подбирайте по материалу стены. Монтажный комплект поставляется вместе с изделием.

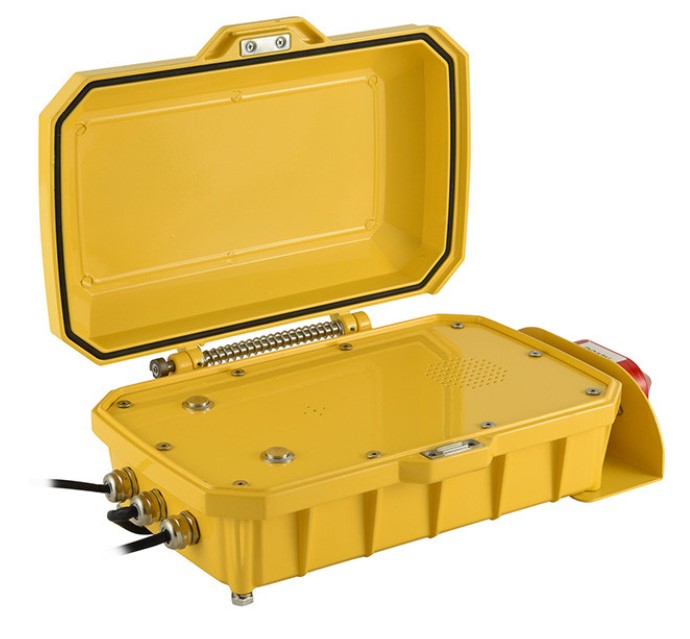

- 3Проведите двухпроводный телефонный кабель через кабельный ввод PG11 с гермопрокладкой. Гайку ввода затяните — от этого зависит сохранение степени защиты IP66.
- 4Заведите пару на клемму RJ11 внутри корпуса. Со стороны АТС выдайте аппарату внутренний номер и пропишите номер автонабора — адресата нажатия кнопки «Вызов». Если установлены доп. кнопки автонабора, внесите оставшиеся номера.
- 5Протестируйте: (1) по нажатию кнопки «Вызов» должен уходить исходящий звонок; (2) входящий принимается кнопкой «Ответ»; (3) у модификации -С лампа-вспышка отрабатывает входящий вызов; (4) громкая связь в обе стороны звучит приемлемо в реальных условиях объекта.
Опции по запросу
Цены и сроки производства опций уточняйте у менеджера.

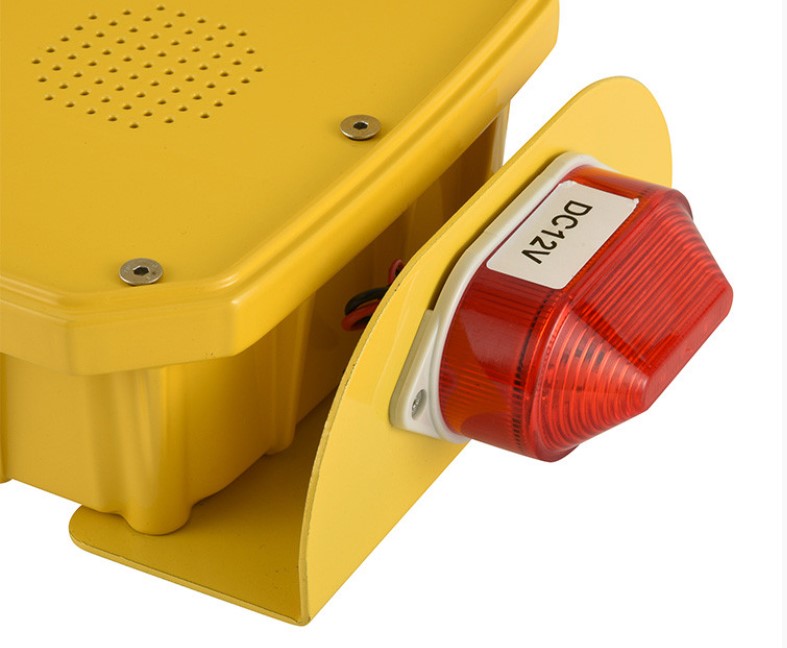

Модификация ТЛ6310-С
Исполнение со встроенной лампой-вспышкой (фонарём), визуально дублирующей входящий вызов. Требуется на объектах с высоким уровнем шума и там, где операторы работают в наушниках.
Дополнительные кнопки автонабора
Программируемых кнопок быстрого набора — до 8. Типовое распределение: кнопка 1 — диспетчер, кнопка 2 — охрана, кнопка 3 — МЧС, и т.д.
Защита IP67
Опция повышенной степени защиты: кратковременное погружение до 1 метра допустимо. Актуально там, где есть риск затопления.
Цвет корпуса
Штатный цвет — жёлтый. Красный, оранжевый, синий и серый доступны по запросу.
Преднастройка номеров
Аппараты приходят с заранее прописанными номерами автонабора под АТС заказчика согласно ТЗ — ручная настройка каждого устройства исключается.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат ТЛ6310 (стандарт) или ТЛ6310-С | ✓ |
| Кабель с разъёмом RJ11 | ✓ |
| Монтажный комплект на стену | ✓ |
| Паспорт / руководство по эксплуатации | ✓ |
* Графа PoE неприменима: ТЛ6310 — аналоговый аппарат с питанием от телефонной линии АТС. Ни отдельный источник питания, ни сетевой коммутатор не нужны.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем ТЛ6310 отличается от модификации ТЛ6310-С?Различие ровно в одной функции. Корпус, защита IP66/IP67, две кнопки, габариты и температурный диапазон совпадают. Отличие: ТЛ6310-С имеет встроенную лампу-вспышку (фонарь) с визуальным дублированием входящего вызова. Сценариев два: (1) крайне шумная среда, где звуковой сигнал тонет в фоне (прокатный цех, компрессорная); (2) операторы в наушниках, изолированные от внешнего звука. Лампу-вспышку улавливает периферийное зрение, и внимание привлекается без звука.
Чем ТЛ6310 отличается от IP-версии ТЛ3310?Совпадают корпус, пара кнопок, защита IP66/IP67, габариты и вес. Отличие в интерфейсе связи. ТЛ6310 — аналоговый, включается в абонентскую линию АТС через RJ11 и получает питание прямо с неё (20–75В). ТЛ3310 относится к IP-технике (SIP 2.0): работает по Ethernet, питается от PoE или DC 12В, настраивается дистанционно через веб-интерфейс. Основной плюс аналогового варианта — работа при отключении электричества в здании, пока функционирует АТС. У IP-версии главный козырь — дистанционная настройка.
Почему две кнопки, а не одна?Ради полноценной двусторонней связи. Единственная кнопка обслуживает только исходящего вызова (пользователь вызывает диспетчера). Две кнопки дают исходящий + приём входящих: диспетчер сам набирает устройство, а пользователь принимает вызов второй кнопкой. Типичный пример: АЗС — кассир наблюдает клиента у колонки через камеру и сам вызывает его на связь. КПП — охранник связывается с водителем, чтобы уточнить пропуск. Без второй кнопки такой сценарий нереализуем.
Что значит «ток потребления ≤1 мА»?Пока активного вызова нет, аппарат берёт от АТС всего 1 миллиампер — величина крайне малая. Практическое значение: на одной абонентской линии АТС спокойно живут десятки таких аппаратов, перегрузки не возникает. Кроме того, подключённые SOS-точки не ускоряют разряд АТС, питающейся от ИБП, — в отличие от IP-устройств, активно потребляющих мощность с PoE-коммутатора.
Зачем лампа-вспышка (модификация -С)?Для дублирования входящего вызова визуально. При входящем звонке встроенная LED-вспышка начинает мигать и подаёт яркий сигнал. Два случая, где это критично: (1) шумная среда: в компрессорной, прокатном цехе или моторном отсеке корабля фон 100+ дБ перекрывает любой звонок. Заметив вспышку, работник подходит к аппарату. (2) оператор в наушниках: персонал с защитой слуха, операторы ЧПУ в наушниках, грузчики на погрузчиках звукового сигнала не слышат. Вспышку же ловит периферийное зрение.
В чём разница IP66 и IP67?IP66 (базово) — защита от пыли и от мощных струй воды под давлением 100 кПа. Покрывает большинство открытых промышленных объектов: дождь, осадки, мойка под давлением. IP67 (опция) — дополнительно защита от кратковременного погружения в воду до 1 метра в течение 30 минут. Опцию берут для приямков и подземных помещений, где возможно затопление; для точек связи рядом с водоёмами; для зон, частично заливаемых при авариях, — котельных, насосных, подвалов.
Что будет при отключении электричества в здании?Главное преимущество аналоговой версии перед IP: аппарат продолжает работать, пока функционирует АТС. Станцию, как правило, прикрывает ИБП, и кратковременные отключения электросети она переживает. Значит, SOS-связь на объекте доступна и во время аварии электросети — ровно столько, сколько держит заряд ИБП станции. IP-версия (ТЛ3310) в тех же условиях погаснет вместе с PoE-коммутатором. Для критически важных SOS-точек это весомый аргумент в пользу аналоговой архитектуры.
Гарантии и сервис
Гарантия
3 года от производителя
Условие — нормальная эксплуатация и отсутствие повреждений, вызванных действиями пользователя.
Надёжность
MTTF 10 000 ч
Средняя наработка на отказ превышает год непрерывной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
