КАДАММ (KADAMM) · Серия ТЛ6311-IP
Исполнение однокнопочного врезного SOS-интеркома ТЛ6311 для IP-сетей. Поддерживается SIP 2.0 (RFC3261), 2 SIP-линии с резервированием, настройка выполняется удалённо через веб-интерфейс. Корпус изготовлен из нержавеющей стали AISI 304, монтаж заподлицо со стеной. Питание PoE либо от адаптера DC 12В. Полный дуплекс с цифровым эхоподавлением G.167/G.168. Предусмотрен режим моста WAN/LAN. Класс защиты IP54, антивандальность IK9.
IP-интерком · SIP 2.0
Врезной (встраиваемый)
Одна кнопка SOS
AISI 304 (нержавейка)
PoE или DC 12В
SIP 2.0
2 линии
AISI 304
Нерж. сталь
Врезной
Встраиваемый
1
кнопка вызова
IP54
IK9
PoE
или DC 12В
О модели

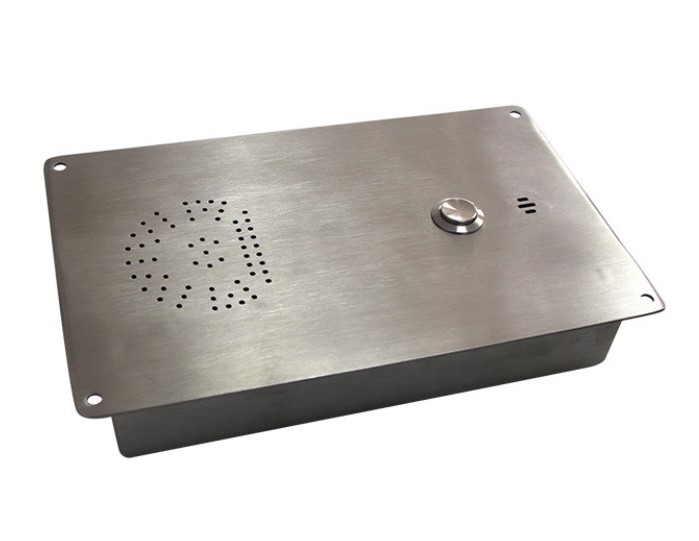

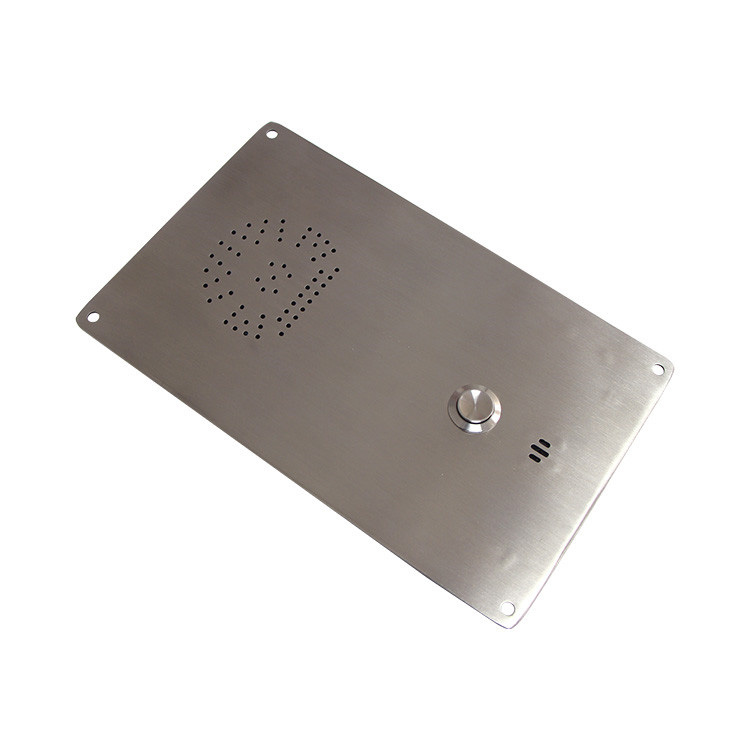

ТЛ6311-IP — исполнение врезного SOS-интеркома ТЛ6311 для IP-сетей. Компактный корпус из нержавеющей стали AISI 304 остался прежним, как и единственная кнопка с логикой «нажал — дозвонился, повторил — отбой», и монтаж заподлицо со стеной в нишу 200×120 мм, — но основа теперь современная цифровая. Поддерживается двух SIP-линий (SIP 2.0, RFC3261), что даёт одновременное подключение к двум серверам — основному и резервному. Номер «горячей линии» записывается удалённо через веб-интерфейс. Питание подаётся по сетевому кабелю (PoE) или от адаптера DC 12В. Режим моста WAN/LAN позволяет последовательно подключить через устройство ещё один сетевой узел. Полный дуплекс с цифровым эхоподавлением G.167/G.168. Кодеки G.711, G.722, G.729.
Сочетание редких требований в одном устройстве: врезной монтаж (санитария, эстетика), IP-связь с удалённой настройкой (распределённые объекты), 2 SIP-линии с резервированием (критичная связь). У большинства производителей такое сочетание в одной модели не встречается — обычно приходится чем-то жертвовать.
Ключевые преимущества
Врезной (встраиваемый) монтаж
Монтируется заподлицо со стеной в нишу 200×120 мм. Выступов нет — гладкая поверхность удобна для санитарной обработки и вписывается в современный интерьер.
Одна кнопка — максимум простоты
Нажал — дозвонился. Нажал ещё раз — отбой. Инструктировать пользователя в стрессовой ситуации практически не требуется.
2 линии SIP + режим резервирования
Одновременная работа с двумя SIP-серверами. Когда основной недоступен, вызовы сами уходят через резервный — для SOS-связи это принципиально.
Удалённая настройка через веб-интерфейс
Номер «горячей линии», SIP-аккаунты и параметры сети правятся прямо в браузере, выезд на объект не нужен.
Антивандальная нержавеющая сталь AISI 304
Корпус и кнопка сделаны из пищевой/медицинской нержавейки. Кислоты, щёлочи и дезинфектанты им не вредят.
Цифровое эхоподавление G.167/G.168
Международные стандарты ITU-T подавления акустического эха. Разговор чистый, «воя» между динамиком и микрофоном нет.
Режим моста WAN/LAN
Два порта RJ-45 с поддержкой моста: следующий сетевой узел подключается через устройство, отдельный коммутатор не нужен.
Защита IP54 / IK9
Защита от пыли и брызг, класс антивандальности IK9 (удар 10 Дж). Для помещений с контролируемой средой.
Что означают стандарты защиты
AISI 304
Нержавеющая сталь пищевого/медицинского назначения (18% Cr, 8% Ni). Дезинфектанты ей не вредят, стерилизуется легко.
IP54
Пыль и брызги воды с любого направления внутрь не проходят. Для помещений с контролируемой средой.
IK9
Удар 10 Дж — высокий класс антивандальности.
SIP 2.0
Открытый стандарт IP-телефонии (RFC3261) даёт совместимость с любой VoIP-АТС.
WF2
Класс стойкости к коррозии — рассчитан на эксплуатацию в умеренном климате.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | IP (SIP 2.0, полный дуплекс) |
| Количество SIP-линий | 2 |
| Питание (по выбору) | PoE или адаптер DC 12В |
| Количество кнопок | 1 (вызов / отбой повторным нажатием) |
| Полоса частот | 250 – 3000 Гц |
| Громкость звонка (1 м) | > 80 дБ |
| Режим связи | Полный дуплекс |
| Сетевые протоколы и кодеки | |
|---|---|
| Протокол связи | SIP 2.0 (RFC3261) |
| Аудиокодеки | G.711, G.722, G.729 |
| Эхоподавление | G.167 / G.168 |
| Протоколы IP | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP |
| WAN / LAN | 10/100BASE-TX, RJ-45 |
| Режим моста WAN/LAN | Поддерживается |
| DHCP / PPPoE | Есть (DHCP на WAN, PPPoE для xDSL) |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Материал кнопки | Нержавейка, антивандальная |
| Монтаж | Врезной (встраиваемый) |
| Степень защиты | IP54 / IK9 |
| Коррозионная стойкость | WF2 |

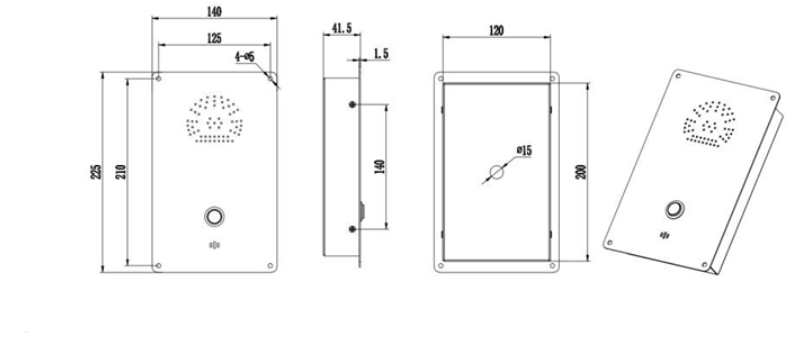

| Габариты лицевой панели | 225 × 140 × 41,5 мм |
| Посадочные размеры (ниша) | 200 × 120 мм |
| Крепёжные отверстия | 4 × Ø5 мм |
| Условия эксплуатации | |
|---|---|
| Температура | −20 до +60°C |
| Атмосферное давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
G.711
G.722
G.729
G.167 / G.168 (эхоподавление)
RTP
RTCP
IPv4
TCP
UDP
TFTP
DHCP
WAN/LAN мост
PPPoE (xDSL)
Сравнение с похожими моделями
ТЛ6311-IP и ТЛ6311 — родственные исполнения в том же врезном корпусе. По функциям к нему близок IP-интерком ТЛ6313-IP: IP-логика с 2 SIP-линиями та же, но корпус накладной.
| Параметр | ТЛ6311-IP ◀ | ТЛ6311 | ТЛ6313-SIP |
|---|---|---|---|
| Фото | |  | — |
| Тип связи | IP (SIP 2.0) | Аналоговый | IP (SIP 2.0) |
| Монтаж | Врезной | Врезной | Накладной |
| Количество SIP-линий | 2 (с резервированием) | — | 2 (с резервированием) |
| Посадочные размеры | 200×120 мм (ниша) | 200×120 мм (ниша) | — (накладной) |
| Материал корпуса | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 |
| Количество кнопок | 1 | 1 | 1 |
| Защита корпуса | IP54 | IP54 | IP55 |
| Эхоподавление G.167/G.168 | Есть | Автоусиление (аналог.) | Есть |
| Режим моста WAN/LAN | Есть | — | Есть |
| Питание | PoE или DC 12В | Линия АТС или DC 5В | PoE или DC 5В |
| Удалённая настройка | Через веб-интерфейс | Через АТС | Через веб-интерфейс |
| Габариты | 225×140×41,5 мм | 225×140×41,5 мм | 200×130×65 мм |
| Карточка | Текущая | Смотреть → | — |
Когда выбирать ТЛ6311-IPНа объекте есть IP-инфраструктура: Ethernet-сеть, PoE, SIP-сервер или облачная АТС.
Санитарные требования или дизайн диктуют врезной монтаж заподлицо со стеной.
Критична удалённая настройка — объект распределённый, и регулярные выезды обходятся дорого.
Нужно резервирование связи через 2 SIP-линии — основной и резервный сервер.
Если нет IP-инфраструктуры — выбирайте аналоговую ТЛ6311; если невозможен врезной монтаж — накладную ТЛ6313-IP.
Санитарные требования или дизайн диктуют врезной монтаж заподлицо со стеной.
Критична удалённая настройка — объект распределённый, и регулярные выезды обходятся дорого.
Нужно резервирование связи через 2 SIP-линии — основной и резервный сервер.
Если нет IP-инфраструктуры — выбирайте аналоговую ТЛ6311; если невозможен врезной монтаж — накладную ТЛ6313-IP.
Области применения
Операционные и стерильные зоны
Санитарные нормы требуют встраивать аппарат в стену. IP-связь заведена в корпоративную VoIP-АТС медицинского учреждения.
Лаборатории и чистые помещения
Биологические, химические, фармацевтические лаборатории, где развёрнута VoIP-инфраструктура. Все точки связи настраиваются удалённо силами ИТ-отдела.
Современные больницы и клиники
VIP-палаты, кабинеты врачей, процедурные зоны. Работа в связке с SIP-сервером больницы.
Банки и премиальные отделения
Клиентские залы, ATM-зоны, переговорные комнаты. Врезной монтаж заподлицо плюс корпоративная VoIP.
Современные офисы и бизнес-центры
Точки вызова охраны, врезаемые в стены. Интеграция по IP с корпоративной АТС.
Распределённые объекты (сети отделений)
Сети магазинов, банков, клиник — все аппараты настраиваются удалённо из единого центра.
Монтаж и настройка
- 1Заложите в стене нишу под посадочные размеры 200×120 мм, глубина которой не менее 42 мм. Выполняется при строительстве либо штроблением.
- 2Заведите в нишу Ethernet-патч-корд RJ-45. Под PoE хватит одного кабеля. При DC 12В проложите дополнительно кабель от адаптера питания.
- 3Патч-корд подключите к разъёму WAN на задней стенке аппарата. Если задействован режим моста, второй кабель от LAN-порта идёт к следующему устройству.
- 4Посадите аппарат в нишу заподлицо с плоскостью стены. Зафиксируйте 4 защитными винтами — потребуется специальный ключ.
- 5В браузере откройте веб-интерфейс (IP-адрес по DHCP либо статический). Заведите до 2 SIP-аккаунтов (основной и резервный), пропишите номер «горячей линии» для кнопки и параметры сети. Контроль: (1) нажатие кнопки — вызов; (2) повторное нажатие — отбой; (3) при недоступности основного SIP-сервера вызовы уходят через резервный; (4) качество разговора в полном дуплексе.
Опции по запросу
Стоимость опций и сроки их изготовления менеджер сообщит по запросу.
Цвет корпуса
Базовое исполнение — естественный цвет нержавеющей стали. Другие цвета по запросу и по согласованию с производителем.
Питание от адаптера DC 12В
Замена PoE, когда в сети нет PoE-коммутатора. Адаптер входит в комплект.
PoE-инжектор 48В
Опция для случая, когда PoE-коммутатора в сети нет, а питать устройство нужно по одному кабелю.
Преднастройка SIP
Поставка с заранее прописанными SIP-аккаунтами (основной и резервный) и номером «горячей линии» по ТЗ заказчика.
Специальный ключ для защитных винтов
Антивандальный ключ поставляется опционально, под требования службы безопасности объекта.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Устройство ТЛ6311-IP | ✓ | ✓ |
| Кабель патч-корд RJ-45 | ✓ | ✓ |
| Монтажный комплект (винты крепления) | ✓ | ✓ |
| Руководство по эксплуатации | ✓ | ✓ |
| Инструкция по настройке (англ.)* | ✓ | ✓ |
| Адаптер DC 12В (при питании от адаптера) | — | ✓ |
| PoE-инжектор 48В (опционально) | опция | — |
* Инструкция прилагается из расчёта на каждые 10 или менее аппаратов, отгружаемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем ТЛ6311-IP отличается от аналоговой ТЛ6311?Корпус, габариты, врезной способ установки, кнопка и нержавейка AISI 304 полностью совпадают. Разница в следующем: (1) тип связи — SIP 2.0 через Ethernet вместо аналоговой АТС; (2) питание — PoE или DC 12В вместо линии АТС; (3) удалённая настройка через веб-интерфейс; (4) 2 SIP-линии с резервированием; (5) эхоподавление G.167/G.168 — международный стандарт; (6) режим моста WAN/LAN. Как выбирать: развёрнута IP-инфраструктура — берите IP-исполнение; используется аналоговая АТС либо важна работа без интернета — аналоговое.
Зачем врезной монтаж в SOS-интеркоме?Две основные причины. Первая — санитария: в чистых помещениях, операционных и на пищевом производстве настенный выступающий корпус образует щель между собой и стеной, в которой копятся пыль и микроорганизмы, а это нарушение санитарных норм. Врезной ТЛ6311-IP утоплен заподлицо, и его гладкая лицевая панель дезинфицируется одним движением. Вторая — эстетика: в современных офисах, банках, отелях и премиум-сегменте выступающий «казённый» прибор портит дизайн.
Зачем 2 SIP-линии?Для резервирования связи. Устройство держит регистрацию сразу на двух SIP-серверах — основном и резервном. Как только основной перестаёт отвечать (отказ сервера, обрыв связи с облачной АТС, плановые работы у оператора), вызовы автоматически уходят через резервный. Для SOS-точек, где пропущенный звонок недопустим, это принципиально. Штатно работа идёт через основной сервер, резервный остаётся страховкой на случай отказов.
Что такое «режим моста WAN/LAN»?Аппарат оснащён двумя Ethernet-портами (RJ-45): WAN подключается к сети, LAN — к ещё одному устройству. В режиме моста данные из WAN-порта транзитом уходят на LAN-порт, так что последовательно можно подключить сетевую камеру, компьютер или второй IP-телефон. Экономится порт PoE-коммутатора и сокращается кабельная инфраструктура — это выручает там, где тянуть отдельный кабель к каждой точке связи затруднительно.
Что такое эхоподавление G.167/G.168?Международные стандарты ITU-T на цифровое подавление акустического эха в системах громкой связи. Когда динамик и микрофон стоят рядом — как в интеркоме без трубки, — звук из динамика возвращается в микрофон, и собеседник слышит эхо. Слабо реализованное эхоподавление даёт «вой» либо прерывистый звук. G.167 и G.168 — проверенные стандарты, которые обеспечивают чистый разговор даже без физической развязки динамика и микрофона.
Совместим с облачными АТС?Да. ТЛ6311-IP работает по стандарту SIP 2.0 (RFC3261) и совместим с любыми SIP-серверами, в том числе с облачными АТС (Mango Office, UIS, Яндекс.Телефония, МТТ и др.). Есть поддержка DHCP для автоматического получения IP-адреса и PPPoE — на случай подключения через xDSL напрямую к интернет-провайдеру.
Что будет при отключении электричества?Аналоговая ТЛ6311 питается от линии АТС и продолжает работать при отключении электричества в здании, пока жива АТС с ИБП. IP-исполнение, напротив, зависит от питания PoE-коммутатора или адаптера DC 12В: без электричества аппарат не работает до восстановления питания. На критических SOS-точках обычно ставят ИБП на PoE-коммутатор — стандартная практика IP-телефонии.
Гарантии и сервис
Гарантия
3 года от производителя
Условие — нормальная эксплуатация и отсутствие повреждений, вызванных действиями пользователя.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить КАДАММ ТЛ6311-IP
Доставка по всей России · Гарантия 3 года · Русскоязычная техподдержка
