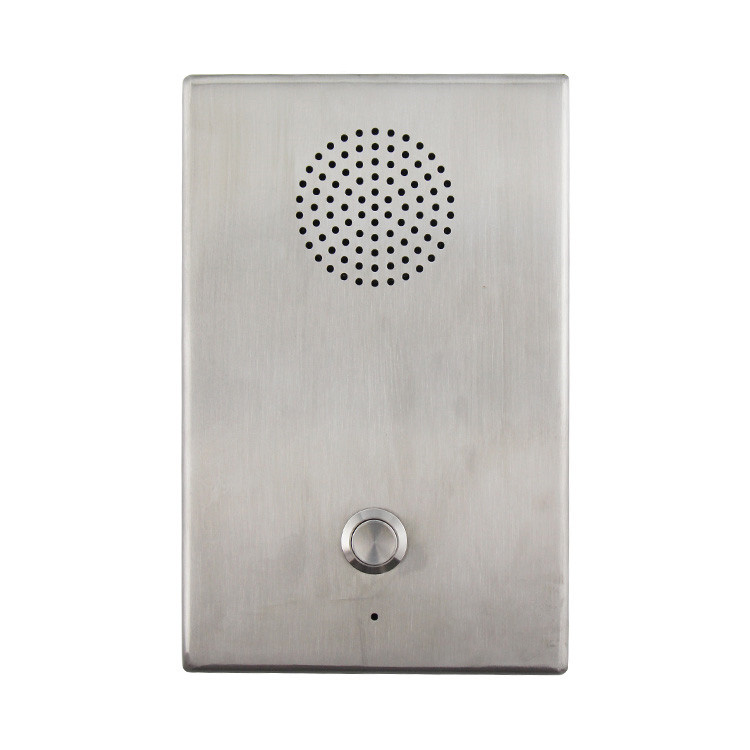

КАДАММ (KADAMM) · Серия ТЛ6313
Вызывное устройство громкой связи с одной кнопкой для экстренного вызова. Работа по аналоговой абонентской линии АТС. Штампованный корпус из нержавеющей стали AISI 304, кнопка вандалоустойчивого исполнения. Полный дуплекс и цифровое автоматическое усиление дают чёткую речь без эффекта рации. Размеры 200×130×65 мм, масса 2,9 кг. Питание — от линии АТС (24–65 В) либо через адаптер DC 5В. Степень защиты IP54, класс IK9.
Аналоговый · АТС
Одна кнопка SOS
AISI 304 (нержавейка)
IP54 · IK9
Полный дуплекс
Аналог
Тип связи
AISI 304
Нерж. сталь
1
кнопка вызова
IP54
Степень защиты
−40..+70
°C диапазон
2,9 кг
Вес
О модели
ТЛ6313 — аналоговый переговорный аппарат компактного формата для экстренной SOS-связи с диспетчером. Управление сведено к единственной антивандальной кнопке из нержавеющей стали: после нажатия аппарат сам набирает заранее запрограммированный номер и устанавливает соединение. Чтобы отменить вызов или завершить разговор, ту же кнопку коротко нажимают ещё раз. Корпус получен штамповкой из нержавеющей стали AISI 304 и не боится кислот, щелочей и большинства чистящих средств. Микрофон и динамик защищены от атмосферных воздействий и стойки к проколам. За счёт полного дуплекса с цифровым автоматическим усилением речь звучит как в обычном телефонном разговоре, без эффекта рации. Монтаж настенный, на 4 защитных винта, исключающих несанкционированный демонтаж. Линия АТС подводится по RJ11 с винтовой клеммой; питание берётся либо от самой телефонной линии (24–65 В), либо от отдельного адаптера DC 5В.
Компактная SOS-кнопка с громкой связью в классическом исполнении. Состав предельно простой: одна кнопка, встроенные динамик и микрофон, прочная нержавейка. В стрессовой ситуации человеку не приходится выбирать, на что нажимать: единственная кнопка гарантированно поднимает диспетчера.
Ключевые преимущества
Одна кнопка — максимум простоты
Одно нажатие — вызов, повторное — отбой. Инструктаж пользователя в стрессовой ситуации сведён к минимуму.
Антивандальная нержавеющая сталь AISI 304
Кнопка и корпус выполнены из пищевой/медицинской нержавейки. Стойкость к кислотам, щелочам, чистящим средствам.
Полный дуплекс с автоусилением
Цифровое автоматическое усиление снимает вой, прерывания и эффект рации. Речь разборчива, как по обычному телефону.
Два варианта питания
От телефонной линии АТС (24–65 В) либо от отдельного адаптера DC 5В — по условиям конкретного объекта.
Защита IP54 / IK9
Защита от пыли и брызг, антивандальный класс IK9 (удар 10 Дж). Под помещения и полу-открытые зоны.

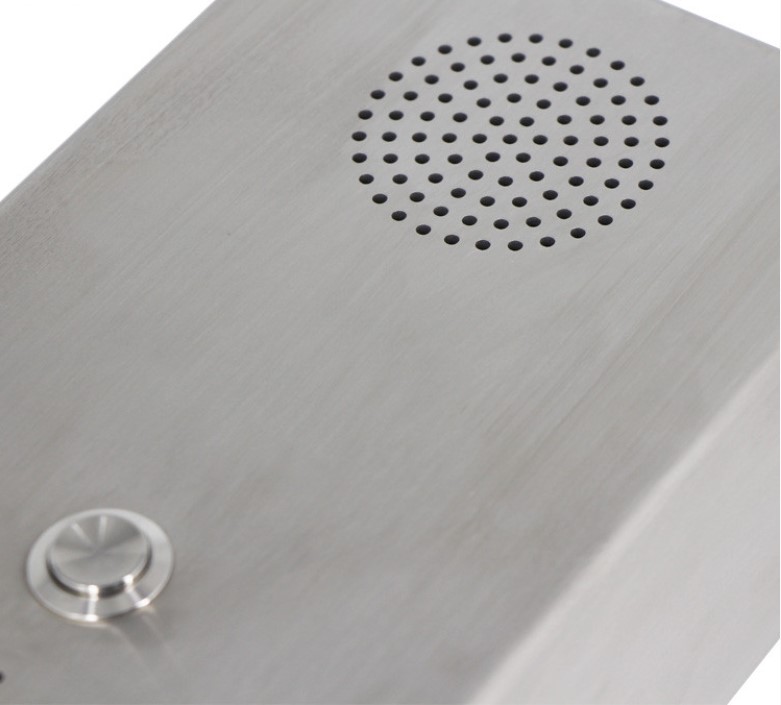

Защищённый динамик и микрофон
Стойки к атмосферным воздействиям и проколам: попытки повредить их инструментом работу не нарушат.

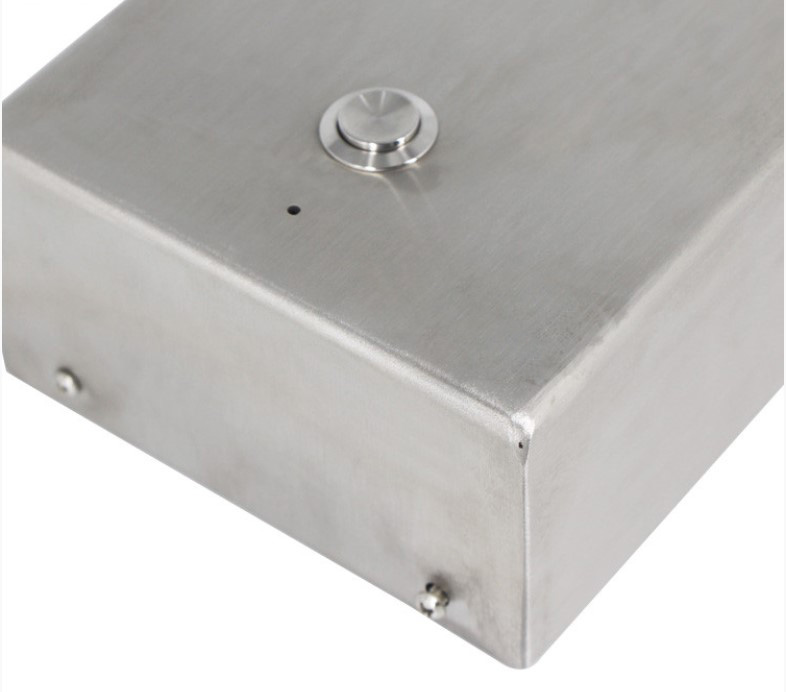

4 защитных винта
Монтаж с защитой от несанкционированного демонтажа. Снять аппарат удастся только специальным ключом.
MTTF 10 000 часов
Наработка на отказ — свыше года непрерывной эксплуатации. Среднее время восстановления — не более 30 минут.
Что означают стандарты защиты
AISI 304
Наиболее массовая марка пищевой нержавеющей стали (18% Cr, 8% Ni). Дезинфектанты ей не вредят.
IP54
Ограниченное проникновение пыли плюс защита от брызг воды с любого направления. Под помещения и полу-открытые зоны.
IK9
Удар 10 Дж соответствует падению груза 2 кг с высоты 50 см. Класс антивандальности высокий.
WF2
Класс коррозионной стойкости — для работы в условиях умеренного и холодного климата.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | Аналоговый (дуплекс) |
| Питание (по выбору) | От телефонной линии (24–65 В) или адаптер 5 В |
| Ток в режиме ожидания | ≤ 300 мА |
| Количество кнопок | 1 (вызов / отбой повторным нажатием) |
| Подключение | RJ11, винтовая клемма |
| Мощность встроенного динамика | ≥ 1 Вт |
| Полоса частот | 250 – 3000 Гц |
| Громкость звонка (1 м) | ≥ 80 дБ (А) |
| Режим связи | Полный дуплекс |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Материал кнопки | Нержавейка, антивандальная |
| Монтаж | Накладной (настенный) |
| Степень защиты | IP54 / IK9 |
| Коррозионная стойкость | WF2 |

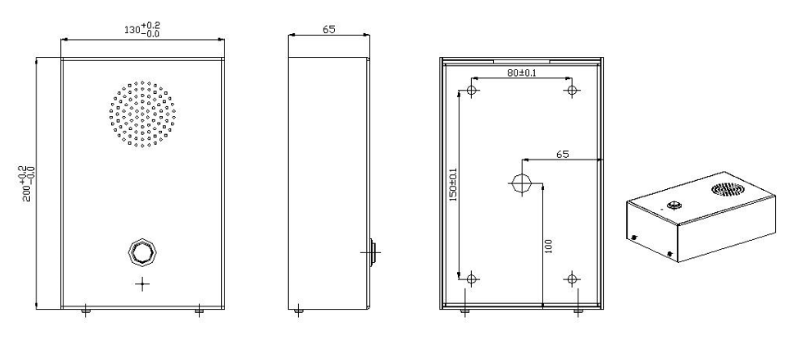

| Габариты (В×Ш×Г) | 200 × 130 × 65 мм |
| Крепёжные отверстия | 80 × 150 мм |
| Вес | 2,9 кг |
| Надёжность и условия эксплуатации | |
|---|---|
| Среднее время безотказной работы (MTTF) | 10 000 часов |
| Среднее время восстановления (MTTR) | ≤ 30 минут |
| Температура | −40 до +70°C |
| Атмосферное давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% |
Сравнение с похожими моделями

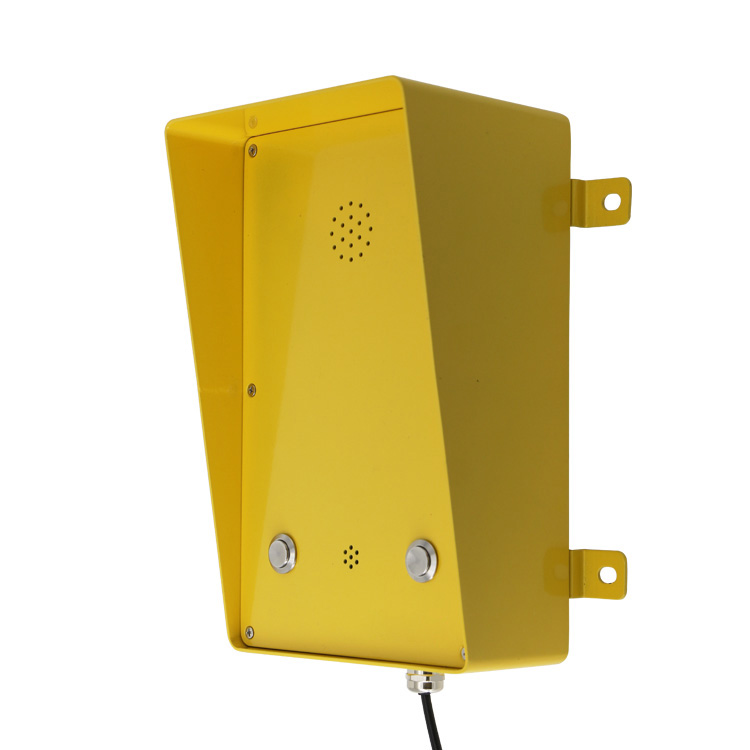

ТЛ6313 и ТЛ6313-IP — родственные исполнения в том же нержавеющем корпусе, различающиеся интерфейсом связи. Близкое по позиционированию решение — ТЛ1316: также аналоговый SOS-интерком, но корпус стальной, крупнее и с двумя кнопками.
| Параметр | ТЛ6313 ◀ | ТЛ6313-IP | ТЛ1316 |
|---|---|---|---|
| Фото | | — |  |
| Тип связи | Аналоговый | IP (SIP 2.0) | Аналоговый |
| Подключение | Линия АТС (RJ11) | Ethernet (RJ-45) | Линия АТС (RJ11) |
| Количество кнопок | 1 | 1 | 2 (дублируют друг друга) |
| Материал корпуса | Нержавейка AISI 304 | Нержавейка AISI 304 | Холоднокат. сталь |
| Защита корпуса | IP54 | IP55 | IP66 |
| Антивандализм | IK9 | IK9 | Высокая ударопрочность |
| Полный дуплекс | Есть | Есть | Есть |
| Питание | Линия АТС или DC 5В | PoE или DC 5В | Линия АТС |
| Габариты | 200×130×65 мм | 200×130×65 мм | — |
| Вес | 2,9 кг | 1,5 кг | 5 кг |
| Карточка | Текущая | — | Смотреть → |
Когда выбирать ТЛ6313 (аналоговый)На объекте есть аналоговая АТС с абонентскими линиями — разворачивать IP-инфраструктуру не требуется.
Важна нержавеющая сталь AISI 304 — медицинские, пищевые и химические зоны, где регулярно проводится санобработка.
Нужна компактность — 200×130×65 мм: компактнее ТЛ1316, который тяжелее в 1,7 раза.
Критична работа без интернета — аналоговую АТС обычно держит ИБП, поэтому при отключении сети связь сохраняется.
Для IP-инфраструктуры с SIP-сервером берите ТЛ6313-IP: масса меньше (1,5 кг), настройка удалённая, защита повышена до IP55.
Важна нержавеющая сталь AISI 304 — медицинские, пищевые и химические зоны, где регулярно проводится санобработка.
Нужна компактность — 200×130×65 мм: компактнее ТЛ1316, который тяжелее в 1,7 раза.
Критична работа без интернета — аналоговую АТС обычно держит ИБП, поэтому при отключении сети связь сохраняется.
Для IP-инфраструктуры с SIP-сервером берите ТЛ6313-IP: масса меньше (1,5 кг), настройка удалённая, защита повышена до IP55.
Области применения
Медицинские учреждения
Больницы, поликлиники, клиники. Вызов персонала из палат, кабинетов, приёмных зон. Дезинфектанты AISI 304 переносит.
Лаборатории и чистые зоны
Лаборатории — биологические, химические, фармацевтические. Компактный корпус почти не занимает места на стене.
Банки и отделения связи
Вызов оператора в клиентских залах, зонах самообслуживания и ATM-зонах.
Школы и учебные заведения
Вызов дежурного администратора и службы безопасности. Для школ антивандальность принципиальна.
Склады и логистические центры
Точки связи с диспетчером у ворот, на рампах, в рабочих зонах.
Офисы крупных предприятий
Точки вызова охраны на этажах и у входов в ограниченные зоны.
Монтаж и настройка
- 1Определите место настенного монтажа. Кнопку размещают на уровне руки взрослого человека — 110–140 см от пола. Крепёж подбирайте с учётом веса 2,9 кг.
- 2По монтажному шаблону разметьте крепёжные отверстия с расстоянием 80×150 мм. Анкеры подберите под материал стены.

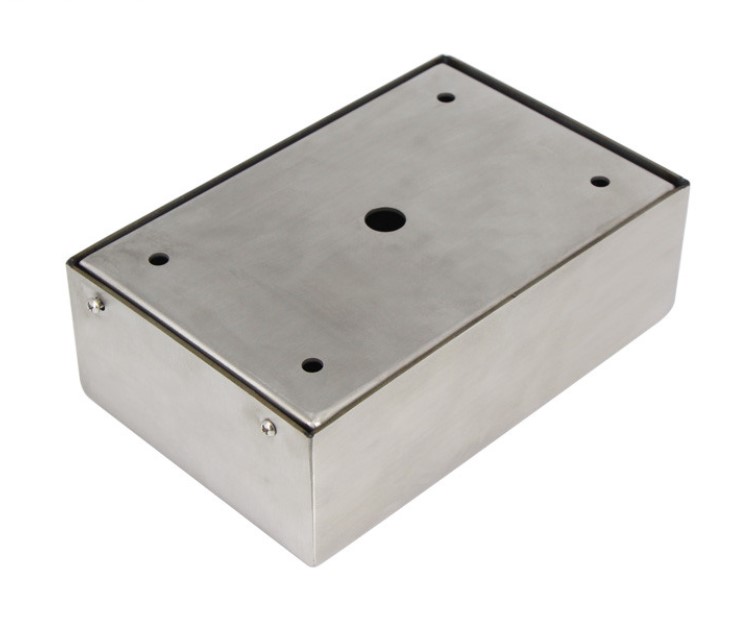

- 3Через кабельный ввод на задней стенке аппарата заведите кабель от АТС (RJ11). Пару подключите к винтовой клемме внутри корпуса.
- 4Зафиксируйте аппарат на стене 4 защитными винтами из комплекта — для снятия понадобится специальный ключ.
- 5На стороне АТС присвойте аппарату внутренний номер и пропишите номер автонабора — номер диспетчера. Убедитесь, что нажатие кнопки вызывает диспетчера, а повторное нажатие завершает соединение. Проверьте качество громкой связи в обоих направлениях.
Опции по запросу
Цены и сроки изготовления опций уточняйте у менеджера.
Цвет корпуса
В базовом варианте — естественный цвет нержавеющей стали. По запросу — красный, оранжевый или синий.
Питание от адаптера DC 5В
Замена питанию от линии АТС, когда требования к качеству связи диктуют стабильное напряжение.
Преднастройка номера автонабора
Аппарат поставляется с уже прописанным в АТС номером автонабора согласно ТЗ заказчика.
Специальный ключ для защитных винтов
Антивандальный ключ к защитным винтам — опция под требования службы безопасности объекта.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат ТЛ6313 | ✓ |
| Кабель в сборе с разъёмом RJ11 | ✓ |
| Винты крепления (4 шт., защитные) | ✓ |
| Паспорт / руководство по эксплуатации* | ✓ |
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем ТЛ6313 отличается от IP-версии ТЛ6313-IP?Дизайн, кнопка, габариты, корпус из нержавейки AISI 304 — идентичны. Разница в интерфейсе связи. ТЛ6313 — аналоговый, подключение — к абонентской линии АТС по RJ11, питание от линии либо от адаптера 5В. ТЛ6313-IP — IP (SIP 2.0), подключение по Ethernet, питание через PoE, настройка удалённая — через веб-интерфейс. У IP-версии выше защита (IP55 против IP54) и меньше вес (1,5 кг против 2,9 кг — легче в 2 раза, поскольку аналоговый трансформатор не нужен).
Что означает «полный дуплекс с автоматическим усилением»?Полный дуплекс — это режим, при котором обе стороны говорят и слышат друг друга одновременно — как в обычном телефонном разговоре. Обратный случай — полудуплекс (симплекс) по принципу рации, где для передачи нужно удерживать кнопку. Автоматическое усиление представляет собой цифровую обработку сигнала: громкость подстраивается под расстояние между устройствами, уровень шума и прочие условия. Поэтому типичные болезни громкой связи — обрывы разговора и «вой» между динамиком и микрофоном — не проявляются.
Какие дезинфектанты выдерживает корпус AISI 304?Подходит большинство стандартных медицинских дезинфектантов: спиртосодержащие (изопропиловый, этиловый спирт), хлорсодержащие (гипохлориты натрия умеренной концентрации), четвертично-аммониевые соединения, перекись водорода, надуксусная кислота. AISI 304 — наиболее распространённая пищевая и медицинская нержавейка, подобранная как раз под стойкость к таким средам. Если предполагается контакт с агрессивными кислотами высокой концентрации, потребуется консультация с производителем.
Можно ли принимать входящие вызовы?Нет, ТЛ6313 — только исходящая связь. Единственная кнопка предназначена только для инициации вызова к диспетчеру. Если оператор должен звонить на устройство сам, нужна модель с двумя кнопками (например, ТЛ1316-2С).
Нужен ли отдельный источник питания?Нет — при наличии на объекте АТС аппарат питается от той же абонентской линии, по которой идёт связь (24–65 В). Для аналоговой телефонии это типовая характеристика. Плюс в том, что при отключении электричества в здании аппарат продолжает работать, пока жива сама АТС (обычно она защищена ИБП). Когда АТС нет или нужна отдельная линия питания, поставляется модификация с адаптером DC 5В.
Чем отличается от ТЛ1316?ТЛ1316 — такой же аналоговый SOS-интерком, но в ином корпусе и форм-факторе. ТЛ6313: компактное исполнение 200×130×65 мм, масса 2,9 кг, 1 кнопка, корпус из AISI 304 — пищевой нержавейки. ТЛ1316: габаритнее, 5 кг, 2 дублирующие кнопки, корпус из холоднокатаной стали с порошковым покрытием, защита IP66 — выше уличной. Как выбирать: где важны компактность и санитарные требования помещений — ТЛ6313; для уличной установки и высокой влажности — ТЛ1316.
Защитные винты — обязательно или опция?Это штатная поставка: 4 винта с защитой от демонтажа входят в комплект. Открываются они специальным ключом, который обычно есть у службы техобслуживания. Секретной такую защиту не назвать, но случайный вандализм она пресекает и не даёт снять аппарат без ведома эксплуатирующей службы.
Гарантии и сервис
Гарантия
3 года от производителя
Действует при нормальной эксплуатации и отсутствии повреждений, вызванных действиями пользователя.
Надёжность
MTTF 10 000 ч
Среднее время безотказной работы превышает год непрерывной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
