КАДАММ (KADAMM) · Серия ТЛ76xx
Аварийный аппарат GSM/3G для экстренной связи. Литой алюминиевый сплав корпуса дополнен защитной дверцей и накладкой из нержавеющей стали. Снятие трубки запускает автонабор записанного номера. Антенна внешняя, питание — 220 В либо 12 В постоянного тока. Степень защиты IP66/IP67.
GSM 2G/3G · hot-line
С защитной дверцей
Литой алюминий + нержавейка
IP66/IP67 · внешняя антенна
Замена ТЛ3902
GSM/3G
Связь
Hot-line
Автонабор по трубке
IP66/67
Степень защиты
33 ±2 дБ
Мощность передачи
−102 дБ
Чувствительность
6 кг
Вес
О модели

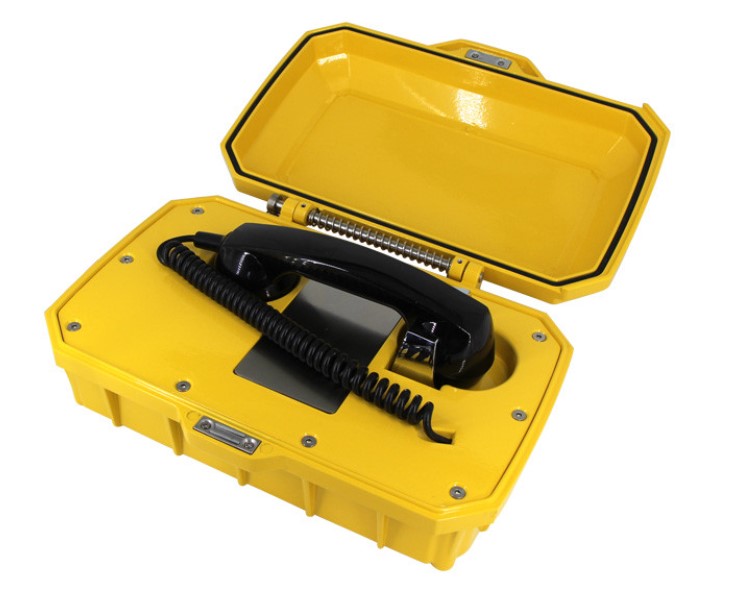

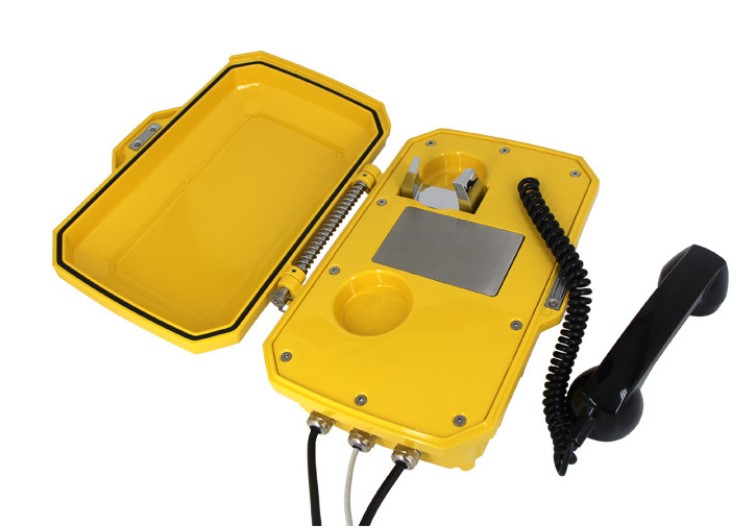

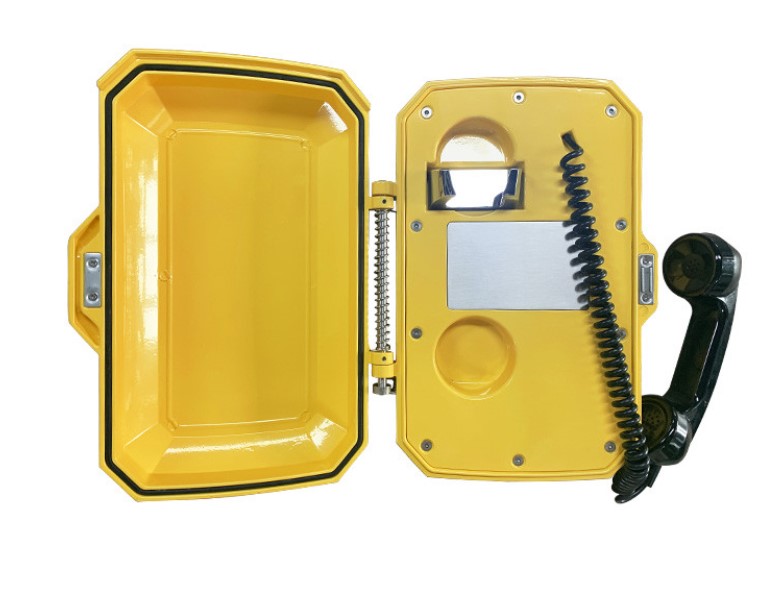

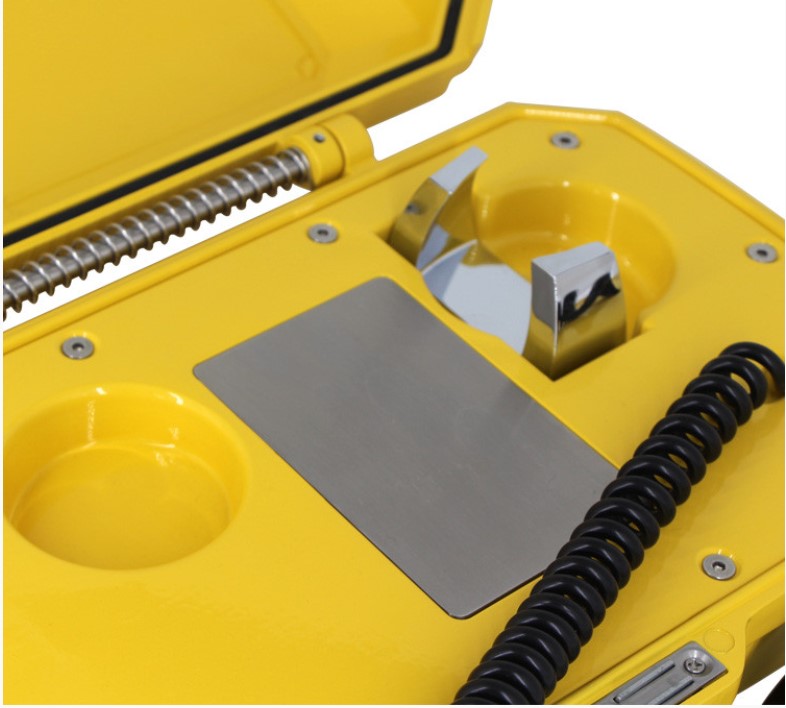

КАДАММ ТЛ7602-GSM — всепогодный телефон прямого вызова для аварийной связи с защитной дверцей. Логика предельно простая: открыл дверцу, снял трубку — и пошёл автонабор записанного в память номера диспетчера или оперативной службы. Литой алюминиевый сплав корпуса, накладка из нержавеющей стали и защитная дверца дают максимальную стойкость к вандализму и атмосферным воздействиям. Степень защиты — IP66/IP67, ударопрочность высокая.
Это пришедший на замену ТЛ3902 — это GSM-версия проводной ТЛ3835, то есть тот же hot-line с защитной дверцей. Ставится там, где экстренная связь нужна, а проводной телефонии и IP-инфраструктуры нет: посты на трассах, удалённые опасные участки, точки на трубопроводах, контрольные пункты на железной дороге.
Ключевые преимущества
Автонабор по снятию трубки
Открыл дверцу, поднял трубку — звонок ушёл на записанный в память номер. Ни клавиш, ни раздумий. Простейшая и самая надёжная схема экстренной связи.
Защитная дверца + литой алюминий + накладка нержавейка
Защита выстроена в несколько уровней: внешняя дверца прикрывает от случайных нажатий и осадков, корпус отлит из алюминиевого сплава, лицевая часть усилена накладкой из нержавейки. Вандалоустойчивость максимальная.
GSM 2G/3G + внешняя антенна
Работает в сетях GSM и UMTS-3G. Антенна вынесена за пределы корпуса, поэтому при слабом сигнале приём лучше, чем у аппаратов со встроенными антеннами.
IP66/IP67 — стойкость к мощным струям и временному погружению
Мощные струи воды с любого направления аппарату не страшны (IP66), равно как и кратковременное погружение в воду до 1 м (IP67). Уличная установка без козырьков, морские объекты, нефтехимия.
Питание 220 В или 12 В постоянного тока
Схема питания выбирается под задачу: сеть 220 В для стационарных установок либо автономный резервный источник 12 В для удалённых постов, где основной электросети нет.
Высокая мощность передачи и чувствительность
Передатчик выдаёт 33 ±2 дБ, чувствительность приёма — −102 дБ. Профессиональный уровень значений, позволяющий держать связь там, где покрытие слабое.
Что означают стандарты защиты
IP66 / IP67
Стойкость к мощным струям воды (IP66) и к кратковременному погружению в воду до 1 м (IP67). Годится для самой жёсткой уличной установки.
GSM 2G + UMTS 3G
Сотовый стандарт базового уровня (GSM 2G) плюс стандарт третьего поколения (UMTS 3G). Максимальное покрытие во всех регионах мира.
Hot-line / Автонабор
Прямой вызов реализован так: трубку сняли — аппарат сам набирает заранее записанный в память номер. Клавиши не задействованы.
BER ≤ 2%
Битовые ошибки не превышают 2% (класс II BER). Голосовая связь остаётся качественной даже при умеренном уровне помех.
Технические характеристики
| Связь и характеристики | |
|---|---|
| Тип аппарата | стационарный GSM/3G hot-line |
| Протоколы связи | GSM 2G / UMTS 3G |
| SIM-карта (стандарт) | Mini-SIM 25×15 мм |
| SIM (опционально) | Micro-SIM 15×12, Nano-SIM 12,3×8,8 мм |
| Антенна | внешняя |
| Сценарий вызова | автонабор записанного номера при снятии трубки |
| Мощность передачи | 33 ±2 дБ |
| Чувствительность приёма | −102 дБ |
| Корпус и защита | |
|---|---|
| Материал корпуса | литой алюминиевый сплав |
| Накладка | нержавеющая сталь |
| Защитная дверца | есть |
| Степень защиты | IP66 / IP67 |
| Механическая ударопрочность | высокая |
| Громкость звонка | более 80 дБ |
| BER класс II | не более 2% |
| Способ установки | настенный |
| Питание и габариты | |
|---|---|
| Питание | 220 В переменного тока или 12 В постоянного |
| Габариты | 330 × 241 × 122 мм |
| Вес аппарата | 6 кг |
| Установка | настенная |
| Цвет (стандарт) | жёлтый |
| Доступные цвета | по запросу |
| Производитель | КАДАММ |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
| Применение | |
|---|---|
| Тип сценария | экстренная связь, hot-line |
| Запись номера | в память аппарата |
| Изменение номера | перепрограммирование аппарата |
| Совместимость | любые сотовые операторы 2G/3G |
| Объекты | трассы, трубопроводы, ж/д, опасные участки |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Гарантия | по согласованию |
| Замена для | ТЛ3902 (снят с производства) |
IP-протоколы и кодеки
GSM 2G
UMTS 3G
Голосовые вызовы
SMS
DTMF-сигнализация
Mini-SIM 25×15 мм
Micro-SIM 15×12 мм (опц.)
Nano-SIM 12,3×8,8 мм (опц.)
Сравнение с похожими моделями
По габаритам и защите ТЛ7602-GSM занимает среднюю позицию среди GSM hot-line. Ниже — сравнение с другими hot-line вариантами линейки.
| Параметр | ТЛ7602-GSM ◀ | ТЛ7204-GSM | ТЛ7801-GSM | ТЛ3835 |
|---|---|---|---|---|
| Фото | |  |  |  |
| Связь | GSM 2G/3G | GSM 2G/3G | GSM 2G/3G/4G | IP (SIP) |
| Тип сценария | Hot-line с дверцей | Hot-line с дверцей | С клавиатурой / БН-версия | Hot-line с дверцей |
| Корпус | Литой алюминий + нержавейка | Инженерный пластик | Литой алюминий с заклёпочным швом | Литой алюминий + антистатика |
| Степень защиты | IP66/IP67 | IP65 | IP68 | IP66/IP67 |
| Ударопрочность | Высокая | IK9 (10 Дж) | IK10 (20 Дж) | IK9 (10 Дж) |
| Уровень изоляции | — | РН-1 | РН-2 | РН-1 |
| Антенна | Внешняя | Внутр. или внешн. | Внешняя | — |
| Звонок | > 80 дБ | > 90 дБ | > 90 дБ | > 80 дБ |
| Вес | 6 кг | 2 кг | 8 кг | 6 кг |
| Габариты | 330×241×122 мм | Компактный | Крупный | 339×246×126 мм |
| Применение | Экстренная связь среднего класса | Бюджетная экстренная связь | Тяжёлая промышленность | IP-инфраструктура объекта |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ7602-GSMЭкстренная связь требуется там, где нет ни проводной телефонии, ни IP
Достаточно GSM 2G/3G (4G не нужен)
Установка под открытым небом — IP66/IP67 подходит
Бюджет допускает литой алюминий (если нет — смотрите ТЛ7204-GSM)
Достаточно GSM 2G/3G (4G не нужен)
Установка под открытым небом — IP66/IP67 подходит
Бюджет допускает литой алюминий (если нет — смотрите ТЛ7204-GSM)
Области применения
Экстренные посты на трассах
Опорные пункты связи вдоль автомобильных дорог. По hot-line быстро вызывается диспетчер ГИБДД или техподдержка. Литой алюминий вместе с IP67 держат любые погодные условия.
Контрольные пункты на железных дорогах
Точки экстренной связи у переездов и на удалённых участках путей. Там, где проводной телефонии нет, а расстояния между станциями велики, работает GSM/3G.
Опасные участки на промышленных объектах
Точки экстренной связи в зонах повышенного риска: резервуарные парки, газовые установки, погрузочные эстакады. Случайные срабатывания отсекает защитная дверца.
Морские объекты и порты
Причалы, эстакады, береговые посты. От волн и солевого тумана прикрывает IP67, а связь при отсутствии береговой инфраструктуры даёт GSM/3G.
Трубопроводы и магистрали
Точки экстренной связи по трассам нефте-, газо- и водопроводов. Удалённые опасные участки, где основной связи нет.
Удалённые промышленные объекты
Насосные станции, подстанции, ретрансляторы — объекты, где обслуживающий персонал рискует остаться с аварией один на один и без связи.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность. Убедитесь, что защитная дверца открывается и закрывается без заеданий.
- 2Подберите SIM-карту нужного оператора. Номер для автонабора занесите в память аппарата — через настройки либо сервисный режим.
- 3Установите SIM-карту в слот аппарата.
- 4Смонтируйте внешнюю антенну на корпусе, подобрав место с хорошим приёмом сотового сигнала.
- 5Разметьте отверстия под крепёж по габаритам 330 × 241 мм. Трубку обычно располагают на высоте 1400–1500 мм от пола.
- 6Зафиксируйте аппарат на вертикальной поверхности, оставив запас на открывание дверцы.
- 7Подведите питание — 220 В или 12 В DC, смотря какой вариант поставки.
- 8Подайте питание и дождитесь регистрации в сети. Затем проверьте работу: открытая дверца и поднятая трубка должны запускать автонабор записанного номера.
Опции по запросу
Цена опций и сроки их изготовления — по запросу через менеджера.
Micro-SIM или Nano-SIM
По умолчанию — Mini-SIM. Как опция доступны слоты под Micro-SIM или Nano-SIM; вариант указывают при заказе.
Цвет корпуса по запросу
Базовый цвет — жёлтый. Под заказ — красный (экстренная связь), синий, оранжевый, серый и другие цвета RAL.
Цвет линзы / маркировки
Посты экстренной связи рекомендуем заказывать с надписью «SOS» либо со специальной маркировкой.
Кронштейн для усиленного крепления
Для монтажа на сложных основаниях: опорах, бетонных блоках, стальных конструкциях. Согласуется на этапе заказа.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный (с защитной дверцей) | ✓ |
| Внешняя антенна | ✓ |
| Кабель питания | ✓ |
| Монтажный комплект | ✓ |
| Паспорт / Руководство* | ✓ |
* Руководство и инструкция прилагаются к каждым 10 или менее аппаратам в один адрес. SIM-карта в комплект не входит и приобретается у сотового оператора отдельно.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Как работает hot-line у этого аппарата?Это простой сценарий: открыл дверцу — снял трубку — пошёл звонок. Вызываемый номер заранее записан в память аппарата. Цифры набирать не требуется, обучать пользователя тоже. Разговор закончен — трубку на место, дверцу закрыть.
Зачем защитная дверца?Дверца прикрывает аппарат от случайных нажатий (в общественных местах это важно), а в неактивном состоянии — от грязи и осадков. Её открытие однозначно указывает на намеренный вызов, за счёт чего ложных срабатываний на постах экстренной связи становится меньше.
Чем ТЛ7602-GSM отличается от ТЛ3902?Это модель, пришедшая на замену. ТЛ3902 — GSM hot-line предыдущего поколения, снятый с производства. У ТЛ7602-GSM обновлена электроника, расширены характеристики приёма/передачи, улучшено шумоподавление. Меняете старые установки — ставьте ТЛ7602-GSM.
Можно ли позвонить с ТЛ7602-GSM на любой номер?Нет, это hot-line аппарат: набирается единственный номер, заранее записанный в память. Когда требуется полноценный GSM-аппарат с клавиатурой, смотрите ТЛ7601-GSM или ТЛ7801-GSM.
Как изменить номер автонабора?Через сервисный режим аппарата. Как правило, нужны специальные коды либо подключение по интерфейсу программирования. Точную процедуру приводит паспорт аппарата. Возможен и сервис у поставщика — КАДАММ.
Какая разница между IP66 и IP67?IP66 означает защиту от мощных струй воды. IP67 добавляет к этому защиту при кратковременном погружении в воду на глубину до 1 м. По результатам испытаний аппарат отвечает обоим классам, поэтому подходит для самой жёсткой уличной установки.
Чем ТЛ7602-GSM отличается от ТЛ7204-GSM?ТЛ7204-GSM — более компактный (2 кг), в инженерном пластике, с защитой IP65. ТЛ7602-GSM крупнее (6 кг), сделан из литого алюминия с накладкой из нержавейки и имеет IP66/IP67. Выбор зависит от условий эксплуатации: для бюджета и средних условий — 7204, для жёстких уличных условий — 7602.
Можно ли использовать в шахтах?Уровень изоляции РН для ТЛ7602-GSM не заявлен. Если аппарат нужен для шахт, выбирайте ТЛ7801-GSM (РН-2 рудничное повышенное) или ТЛ7204-GSM (РН-1).
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
